耐火材料中应用红柱石主要是利用红柱石在高温下的莫来石化作用。主要体现在一下几个方面：
1、红柱石在高温下生成莫来石过程中的体积膨胀，能有效的抵消高温下的烧结收缩，从而使制品体积稳定。利用红柱石高温下的膨胀效应来调整烧成收缩对保证制品尺寸精度及提高成品率十分有效。
2、提高耐火材料制品的热震稳定性。一般认为有两种原因：其一，添加的红柱石高温下化为莫来石，提高了莫来石含量，同时针柱状莫来石形成的交织结构对热震稳定性有利；其二，红柱石未完全莫来石化，形成多项复合材料结构，利于各矿物膨胀系数的失配而提高热震稳定性。红柱石被广泛应用于莫来石、莫来石—堇青石窑具的生产，用以提高其热震稳定性。
3、在基质中加入红柱石，高温下红柱石莫来石化后，基质形成针织状莫来石相互交织的网络显微结构，改善了基质的矿物组成和显微结构，能提高制品的荷重软化温度和抗蠕变性能。
综上所述，红柱石应用于耐火材料，其作用主要是改善耐火材料性能。目前，应用红柱石的主要的耐火材料产品类别有有：合成莫来石、用于低蠕变砖、陶瓷窑具以及不定型材料等。
添加红柱石提高耐火材料性能，应注意以下几点：一是尽量选用纯度高、杂质含量低的精矿；二要合理选择、控制精矿的粒度及加入量；三是确定合理的制品烧成温度与保温时间。
1、红柱石用于不定型耐火材料
目前红柱石在不定型耐火材料中的应用十分广泛，其目的在于利用红柱石在高温下由于其莫来石化而产生的体积膨胀，来补偿不定型耐火材料在高温下的收缩，防止产生结构剥落。能延长不定型耐火材料的使用寿命。红柱石在不定型耐火材料中的应用中，它既可以作为骨料使用（如红柱石），又可以作为基质粉料使用（如红柱石精矿粉）。
2、用于合成莫来石
以红柱石为原料合成莫来石的方式有两种：一是将红柱石直接煅烧，形成中铝莫来石熟料；二是以红柱石精矿粉添加铝矾土、工业氧化铝、锆英石等。在高温下煅烧形成莫来石或锆莫来石熟料，此方式对于利用红柱石选矿厂的大量细粉精矿具有现实意义，也是将红柱石原料深加工的一条途径。
3、制造定型耐火材料

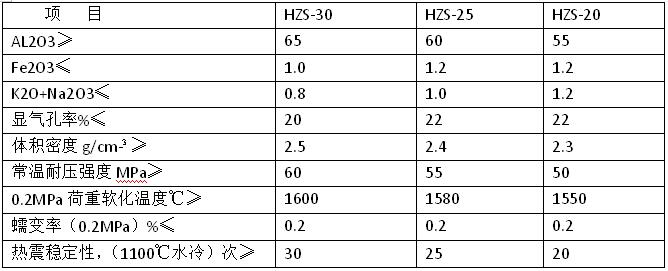

红柱石煅烧后制成型后的红柱石砖，可用于热风炉、热风塔等关键部位，也可用于各种辅助性浇注和操作设备、还可以制作窑炉设施、高温铝硅酸盐绝缘体、翻砂模面料。使用红柱石制成的耐火纤维作炉衬，比之耐火土或轻质砖炉衬可节能 30～50%。利用红柱石耐火砖除可减少燃料消耗，增加稳定性外，还可节约40%以上一般耐火材料的消耗。
