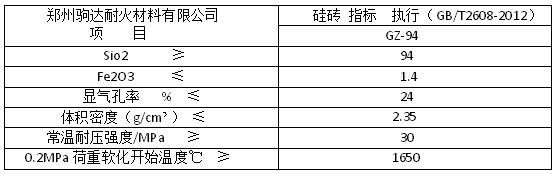

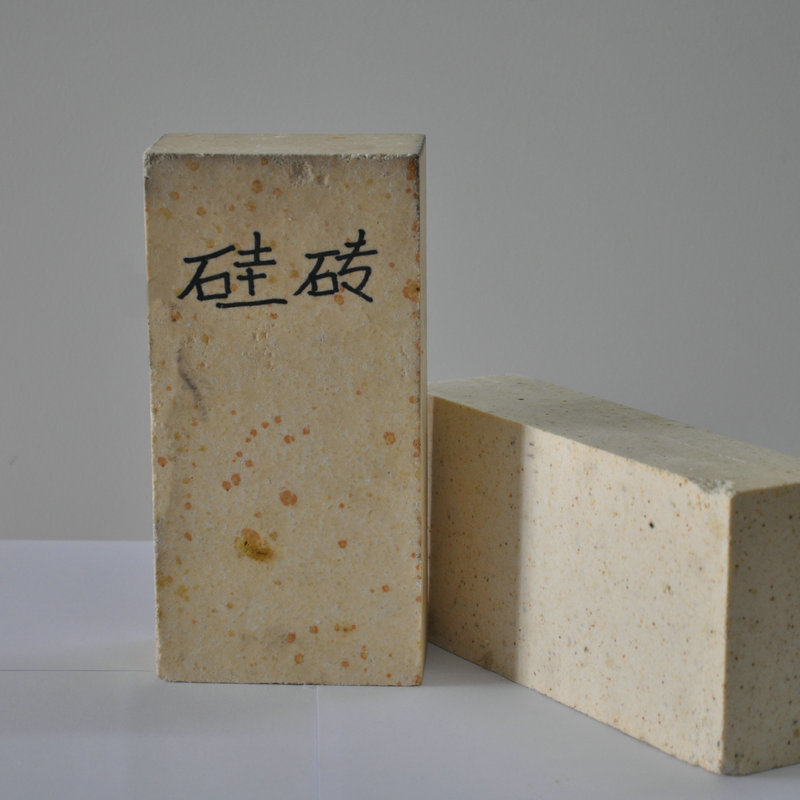

硅砖属酸性耐火材料，具有良好的抗酸性渣侵蚀的能力，荷重软化温度高达1640～1670℃，在高温下长期使用体积比较稳定。二氧化硅含量94%以上。真密度2.35g/cm3。具有抗酸性渣侵蚀性能。较高的高温强度。荷重软化开始温度1620～1670℃。在高温下长期使用不变形。热震稳定性低（水中热交换为1~4次）以天然硅石为原料，外加适量矿化剂，以促进坯体中的石英转化为、鳞石英。在还原气氛下经1350～1430℃缓慢烧成。加热到1450℃时约有1.5~2.2%的总体积膨胀，这种残余膨胀会使切缝密合，保证砌筑体有良好的气密性和结构强度。
制造硅砖的原料为硅石。硅石原料的SiO2含量越高，耐火度也越高。有害的杂质是Al2O3、K2O、Na2O等，它们严重地降低耐火制品的耐火度。硅砖以SiO2含量不小于96%的硅石为原料，加入矿化剂(如铁鳞、石灰乳)和结合剂（如糖蜜、亚硫酸纸浆废液），经混练、成型、干燥、烧成等工序制得。
主要用于炼焦炉的炭化室和燃烧室的隔墙、炼钢平炉的蓄热室和沉渣室、均热炉、玻璃熔窑的耐火材料和陶瓷的烧成窑等窑炉的拱顶和其他承重部位。也用于热风炉的高温承重部位和酸性平炉炉顶。
