铝铬质耐火材料一般指耐火材料中氧化铬＜40%剩余成分为氧化铝，含有少量杂质，具有耐火度高，硬度大，抗侵蚀性能优，抗热震性能好和耐磨性能高等特点，铝铬质耐火材料广泛应用于水煤浆加压气化炉炉衬、钢包精炼炉和炭黑反应炉内衬，石化工业的渣油气化炉内衬和玻璃熔化炉内衬等，还可用作加热炉用铬刚玉平台砖，是高温工业一种不可或缺的材料。

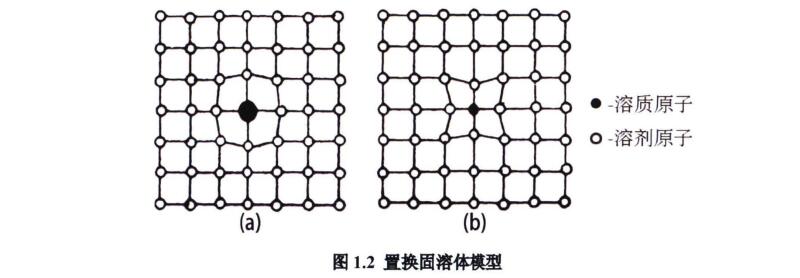

AL203和Cr2O3同属于刚玉型结构，Cr3+半径为0.62Å，AL3+的半径为0.535Å。由于Cr3+和AL3+离子半径相差小于15％，Cr离子可连续并无限替换AL203晶格中的AL，形成无限连续替换固溶体，如图1．2(a)所示。
Cr203和AL203的晶体结构相同，离子半径相差13.7％，因此，高温下Cr203和AL203可以形成无限固溶体，如图1.3所示。从液一固相线看，随着Cr203含量的增加，开始出现液相的温度也随之升高，因此在A1203中添加适量的Cr203能显著改善刚玉系耐火材料力学性能和高温使用性能。
Cr203能与许多常见氧化物形成高熔点化合物或较高熔化温度的共熔物。如Cr203与Feo生成的FeO·Cr203尖晶石，熔点高达2100℃；Cr203与AL203可形成连续固溶体。除此之外，Cr203还能够使熔渣的粘度大大提高，降低炉渣的流动性，从而降低熔渣对耐火材料的侵蚀。因此，在耐火材料中加入适量的Cr203可以显著减轻炉由渣侵蚀造成的炉衬材料的结构剥落
