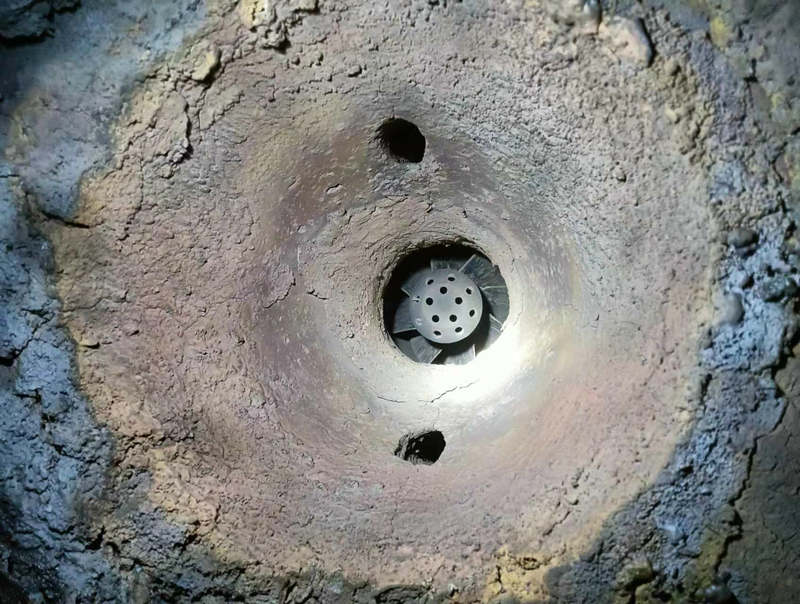

烧嘴砖工作温度一般在1400~1500℃，使用过程中温度波动较大，因此加热炉用烧嘴砖的原材料选择较为关键。由于烧嘴砖恶劣的工况条件，往往烧嘴砖的选材与炉墙耐火材料不同，导致烧嘴砖与炉墙耐火材料之间性能差异较大，尤其是两者之间的线膨胀性能不匹配，导致烧嘴砖承受巨大的热应力而龟裂，其损坏形式多为高温变形，即出口通道发生缩变，甚至发生阻塞，另一个损坏形式是产生剥落。
烧嘴砖的选材应选择煅烧充分的二级高铝熟料、莫来石等原料，一般不应选择热膨胀系数较大的刚玉原料。细粉部分选择刚玉细粉、氧化铝微粉、二氧化硅微粉、锆英砂等，采用电熔铝酸钙CA-90水泥和ρ-AL2O3复合结合，生产工艺如下：烧嘴砖用浇注料放在强制式搅拌机中搅拌2~3min，然后加水搅拌4~6min，加水量为（夏季7.2%）冬季（6.8%），搅拌好的料加入到模具中，用振动棒振动成型，控制环境温度25~45℃，养护时间为16~24h，脱模，脱模后的烧嘴砖在15~35℃环境下放置一天后再进入烘干房进行烘干。
烧嘴砖的使用寿命一般在2-3年，总体使用时长要比炉衬耐火砖长，但是用户往往把烧嘴砖的价格放到了第一位，却不注重烧嘴砖的品质。很多用户在考虑更换烧嘴砖的时候，经过了解其生产工艺就会认为，烧嘴砖是采用耐火浇注料浇筑成型的，其生产工艺简单，并不复杂或者认为不经过烧结的烧嘴砖其价值应该很低，着是一个很大的误区。烧嘴砖的成型工艺80%是采用浇注料预制成型的，原因是在于有的烧嘴砖单块重量达到了几百公斤，有的烧嘴砖外形尺寸偏大，机制成型是不能完成生产的所以并不适合采用烧结生产的工艺，其次是烧嘴砖的原料选择在采用浇注料调配原料时候是可以依据烧嘴的使用环境、使用条件来做出灵活性的配比调整。比如耐磨性、抗热震性、高温强度等都是可以通过调整浇注料的配方来达到效果的，所以用户在购买烧嘴砖的时候应该先通过厂家认识到产品的定位。
烧嘴砖的使用寿命应以品质为主价格为辅，不能让低价优于高品质。采购烧嘴砖的流程应该先于生产厂家确定所需要烧嘴砖的外形尺寸图纸，图纸的确认后谈论烧嘴的使用环境，然后确认材质最终核算重量给予合理的价格。
