铬刚玉浇注料是重要的危废焚烧炉炉衬材料之一，但危废来源广泛，成分复杂，导致炉渣的成分存在差异，从而影响炉衬的使用寿命。以铝酸钙水泥结合铬刚玉浇注料为对象,选取了富含CaO、Fe2O3和SiO2的三种典型危废炉渣，试验了对铬刚玉浇注料烧成前后的侵蚀/渗透行为影响。

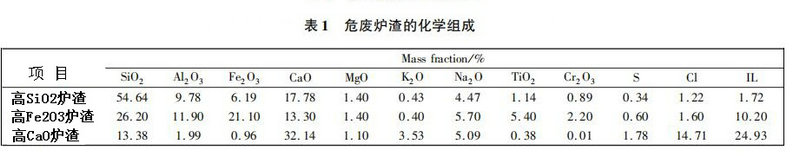

三种危废炉渣的化学组成如表1所示分别将化学组成中CaO、SiO2和Fe2O3含量相对较高的渣命名为高CaO渣、高SiO2渣和高Fe2O3渣，其碱酸比依次为2.7、0.5和1.0。采用炉渣熔点熔速测定仪,测定其半球点，高CaO渣接近1500℃，高SiO2渣为1152.3℃，高 Fe2O3渣为1203.5℃。分别在坩埚试样内入24g渣。在1600℃下保温3h 进行静态抗渣侵蚀试验。
图1是水泥结合铬刚玉浇注料在1600 ℃下对三种渣的静态抗渣3 h后的坩埚剖面图。从图中可以看出，除FS、FI外，其余试样的坩埚底部无明显残渣，与原始坩埚孔(白色线条区域)相比，渣对材料产生了一定程度的侵蚀，渣对材料的渗透较为明显。试样的侵蚀指数均很低，最高也仅有2.7%，但试样的渗透指数远高于侵蚀指数。对于未烧成试样，从侵蚀性来看，三种渣的侵蚀指数之间的差距很小，其抗高SiO2渣侵蚀的能力最好抗高Fe2O3渣侵蚀的能力稍弱，抗高CaO渣侵蚀的能力最差。从渗透性来看，其抗高CaO渣渗透的能力最好，抗高Fe2O3渣渗透的能力稍弱，抗高SiO2渣渗透的能力最差。对于烧成试样，其抵抗渣侵蚀的能力变化很小，但抗渣渗透能力均有所改善，特别是抗高SiO2渣渗透能力得到极大改善。
从图中可以看出，经渣侵蚀后的含铬刚玉浇注料中除铝铬固溶体和六铝酸钙外，产物中还出现了新的物相。对比烧成与未烧成试样，侵蚀后产物中新生成的物相完全一致。以未烧成试样为例，试样US反应层中新增物相为钙长石(CaAl2Si2O8)和霞石(NaAlSO4)，六铝酸钙消失。在渗透层内新增物相则是钙黄长石和霞石；而高Fe2O3渣侵蚀试样后的反应层为霞石、钙长石和 Ca(Fe,Al)12O19 ，在渗透层内钙长石被钙黄长石代替。与前两种渣相比，高CaO渣中CaO含量明显增加，因此反应层内新的物相为硅酸二钙(Ca2 SiO4 )和钙黄长石(Ca2Al2SiO7)，六铝酸钙含量增加，在渗透层内新增物相则只有钙黄长石。
这些物相中。霞石熔点低，熔点在1150℃左右，会促进熔渣渗透进试样内，长石和硅酸二钙熔点比霞石高,但在1600℃下仍会变成液相。六铝酸钙、铝铬固溶体和Ca(Fe,Al)12O19熔点均高于1600℃，会减缓渣的渗透。其中，六铝酸钙的生成会伴有膨胀效应，使试样内部更加致密，且其不易与碱性渣反应。铝铬固溶体则不易与酸性或碱性渣反应生成液相,Ca(Fe,Al)12O19是Fe2O3与CaAl12O19发生固溶反应所得到的产物,其性质与CaAl12O19类似。
