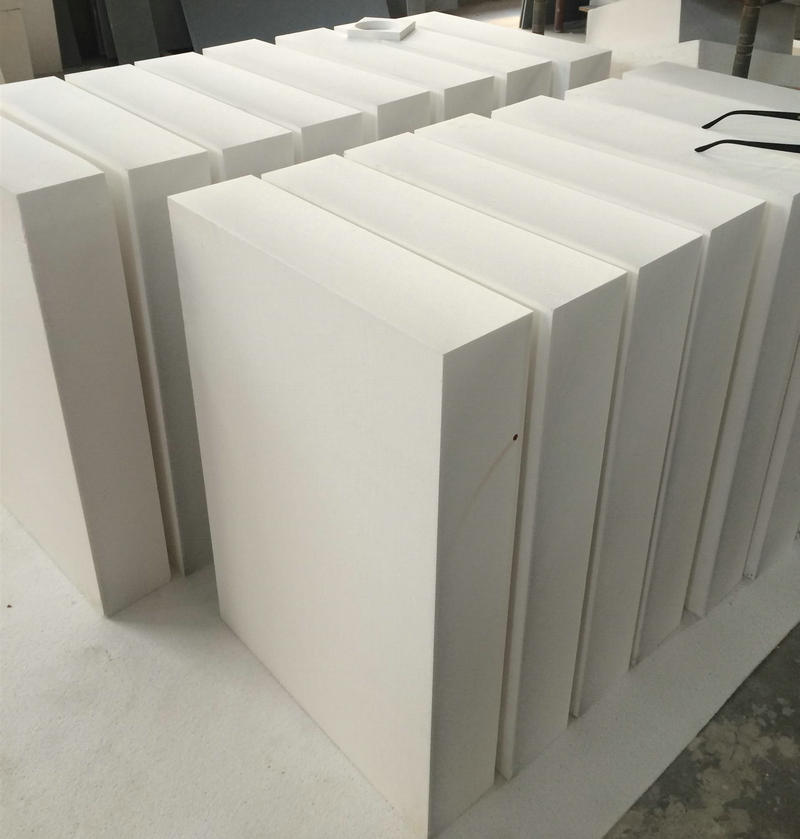

多晶莫来石纤维砖。多晶莫来石耐火纤维是国际上最新的耐高温绝热材料，它集纤维材料和晶体材料的特性于一体，导热率是传统耐火砖的1/6，容重只有传统耐火砖的 1/25，其使用温度高达1400 ℃～1500 ℃，是高温窑炉节能的重要材料。多晶莫来石纤维属于高性能无机纤维，是AL2O3-SiO2 系列陶瓷纤维的一种，主要成分为三氧化二铝和二氧化硅。其中，三氧化二铝占70%～75%，二氧化硅占25%～28%。
多晶莫来石纤维采用化学胶体法制作，在高速旋转的离心力作用下，胶体溶液拉出纤维，再经过高温特殊处理后完成晶体转变，最终得到松散的纤维或者制作成各种形状的纤维体。多晶莫来石纤维的成分虽与硅酸铝纤维基本相同，但与硅酸铝纤维相比，多晶莫来石纤维具有更好的耐高温强度、抗蠕变性、热化学稳定性、热膨胀系数低、热导率小和高模量等特性。
多晶莫来石纤维由莫来石微晶体构成，具有多种形态，散状的纤维棉可作高温部位夹层的填充料。将散棉用湿法真空成型可制成板、毡、砖、预制件、模块等各种所需样式。作为新型工业炉炉体内衬，多晶莫来石纤维体积密度小，施工方便，无需烘炉脱水，抗拉强度高，可在高温环境下长期使用，是加热炉检修维护的绝佳材料。
（2）高温粘结剂。高温粘结剂的主要成分为三氧化二铝和五氧化二磷。在使用时，将粉剂和溶剂进行调和，涂抹于多晶莫来石纤维砖和已清理的加热炉炉顶之间，使两者在施工时和加热炉生产时产生粘结。
（3）高温红外节能涂料。高温红外节能涂料主要成分为三氧化二铝和二氧化硅，以及少量的三氧化二铬和三氧化二钴。高温红外节能涂料是一种用于工业窑炉的高效节能环保新产品，其对炉膛内的热辐射有超高吸收率和发射率（ε ＞ 0.93），可直接喷涂在各种高温窑炉的耐火材料表面，形成一层坚硬的陶瓷釉面硬壳，起到改善炉内热交换，增加热效率、节能降耗、保护炉体、延长炉龄、有效反射炉膛内红外热能的作用。
施工与安装，首先确认加热炉具备安全施工条件。其次，清理加热炉炉内老化维棉和炉顶疏松的浇注料，以及粘结在炉膛内的粉尘、燃烧产物和钢渣灰尘。先用油漆辊子在炉顶刷一次粘接剂，增强粘结效果。炉顶粘结多晶莫来石纤维砖后，在纤维砖表面喷涂高温辐射涂料。
