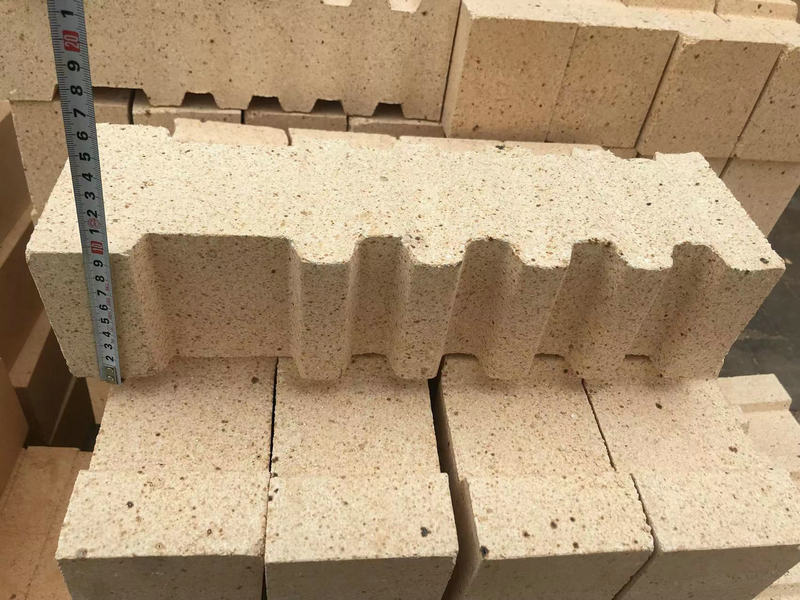

锚固砖又称吊挂砖和锚固件、锚固砖是新型涉及一种工业炉用的牵引砖或拉力砖，特别是涉及到锻造行业工业炉顶用的锚固砖，外形为长方体，主体外观分为三部分上部顶头部位，中间卡脖，下面拉筋三个部位，中间卡脖部位就是用来安装吊挂钩的地方，将吊钩制作成“门”字外形然后对卡，把锚固砖的中间地方卡住后吊挂在工字钢上面。还有一种方式为挂孔锚固砖，在砖的顶头部位有个直径约20mm的孔，然后将螺丝制作成L外形，一端穿过孔再上紧螺母，另一端吊挂在工字钢上面也是把螺母上紧。在当前工业用锚固砖的外形来看，分为多种多样但是最终目的都是一样的，即是将作为炉顶耐火浇注料的拉力支撑体，以保障大面积浇筑时候的牢固性和高强度的稳固性。
炉顶中锚固砖的吊挂间距为400~500mm，横向取500mm，纵向取400mm，施工时，浇注料内表面与锚固砖顶头表面尽量保持在同一垂直面上。吊挂尺寸也可以根据重力点部位来适当调整。炉顶吊挂时多是采用整体浇注的方式或使用耐火可塑料捣打。炉顶的形式分为平顶和拱顶，拱顶一般采用耐火浇注料，平顶可以采用耐火可塑料，无论是采取那中浇注方式，锚固砖都应该设置不同的膨胀缝，不应直接干法浇注不预留任何膨胀缝，锚固砖采用的生产原料一般是铝硅系材质的产品，在一定温度下SiO2石英残余结晶会发生一定量的膨胀，常用的预留膨胀缝的方式即是在锚固砖外表面涂抹黑色沥青漆。
锚固砖在使用中常见的问题就是断裂，断裂的原因与三方面应力有着直接的关系，第一拉伸强度，第二耐压强度，第三剪切应力。最常见的则是使用过程中除重力造成的拉应力之外，还承受着较大的剪切应力。由于上层未埋入浇注料的部位与下层埋入部位的温度有着较大的差异，受热后的物理膨胀量也有较大差异，使用中层间会发生温差剪切力，剪切力的大小与温差变化后导致锚固砖所产生的膨胀系数有关。
从生产方面考虑锚固砖：一是耐火度，二是抗拉强度。耐火度一般不会成问题，最重要的是抗拉强度我们目前最注意的是砖的冷态抗拉强度。因为整个炉顶重量都悬挂在吊挂砖上部的卡脖处，此处常处于低温，因此只要砖的常温强度足够此处即不会发生断裂而如果常温强度不足则会发生所谓的。
吊挂砖的材质及其在不同温度下的强度特征，烧结耐火制品的强度主要来自耐火材料内粒子之间的陶瓷结合。这种陶瓷结台程度越高，则其强度也就越高，高铝耐火制品的陶瓷结合主要是液相烧结的结果即高温下耐火材料中形成液相促进颗粒间的黏结及物质迁移。形成的液相量越多。则烧结强度会越好，冷态时表现出的强度也就越高。但冷态强度与热态强度往往 是矛盾的。高温液相量多虽然促进烧结，低温强度高，但高温使用时，这大量液相又会重新 出现，高温强度就会下降。高温液相量越多，则高温强度越低。
