根据耐火纤维浇注料的技术性能要求，选取漂珠为部分骨料，漂珠的化学成分一般为：AL2O3 28%~35%。杂质总量＜10%，优质漂珠约7%~8%，耐火度随化学成分而变，波动范围约在1610~1700℃。漂珠的矿物组成取决于其化学成分与形成条件，并与再次受热处理有关。一般的矿物组成为：硅酸盐玻璃相约90%，少量莫来石、微量石英及未燃碳分，以及其他矿物如磁铁矿、赤铁矿、钙铁矿等。漂珠一般是白色或灰色间有极少量黄、褐等杂色的微小球体，球体中的气体主要是CO2和H2，粒径为1~300μm，松散容重为250~400Kg/m3，真密度2.1~2.2g/cm3，比表面积3200~3600cm2/g。导热系数常温下为0.08~0.11w/（m·K）。漂珠的变形温度约为1200~1250℃，在中低温使用条件下，漂珠是耐火纤维浇注料的优良轻质骨料，为此，选取了耐火度高≥1650℃、容重轻的平顶山漂珠作为研制的耐火纤维浇注料的轻质骨料；同时，选取山东鲁阳生产的高纯硅酸铝棉作为耐火纤维，该纤维棉渣球含量低、纤维直径小约4~5μm、纤维基体杂质含量低、弹性好，析晶粉化温度高（1050℃），选取高铝水泥与微粉为复合结合剂，使浇注料在不同的使用温度条件下均具有良好的结合强度；在此基础上，还配入了多种外加剂以改善浇注料的施工性能。

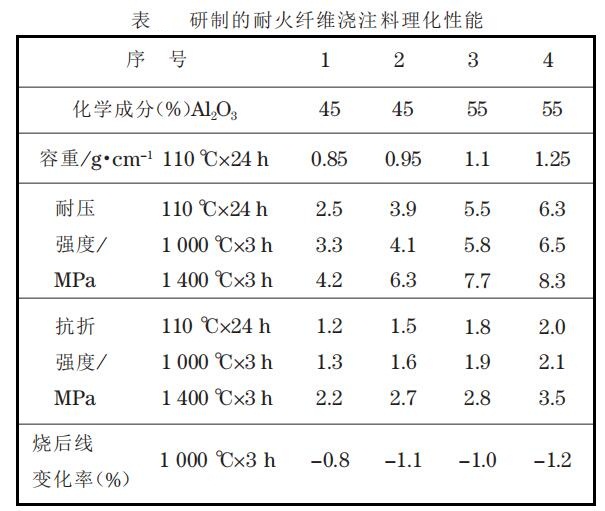

采用上述选择的原材料，在实验室进行了反复的浇注料配制与性能检测，获得了较理想的实验效果，下表 为研制的耐火纤维浇注料性能参数检测结果
