在耐火材料产品中，不定形耐火材料由于生产工艺简单，单位能耗低，适应性强等优点得到了广泛推广。钢包耐火材料消耗比例约占炼钢耐火材料总消耗的35％，在炼钢系统中占有重要地位。因此，国内外均十分重视钢包内衬耐材、维修与结构的研究，以便提高使用寿命，降低炼钢成本和耐材消耗。
1 钢包永久层耐材不定形化
钢包永久层要求具有一定的抗渣性能，同时要求具有抗热震性好、热导率低、使用寿命长、强度适中、性价比高等特点。高铝浇注料、中轻质铝尖晶石浇注料、高纯六铝酸钙浇注料、钛铝酸钙浇注料等均得到了应用，其中开发的钛铝酸钙浇注料的性价比最高。
2 钢包工作层不定形化
钢包包壁浇注料要求耐熔渣渗透性好和抗结构剥落好。小型钢包上矾土级铝镁(尖晶石)浇注料也得到了迅速发展。大型钢包上铝镁浇注料和铝镁预制砖得到了广泛使用，其中，氧化镁的加入方式和加入量、 水泥的加入量、硅微粉的加入量是钢包包壁不定形材料研究的重点。铝镁浇注料和铝镁预制砖在不同的工况条件下也各有利弊。包底的主要损毁形式是龟裂和剥落。包底承受钢水的压力大，变得容易烧结和发生渣渗透。根据这一特点，包底宜采用抗渣侵蚀性好、抗渣渗透好和高温体积稳定性好的铝镁(尖晶石)浇注料。
3 钢包渣性耐材不定形化
钢包渣线特别是精炼钢包渣线选择使用镁碳砖是很普遍的。渣线材料应具有优良的抗渣侵蚀性、抗氧化性、抗热震性以及高温强度高等特点。目前为此已开发的多种渣线浇注料还不能满足使用要求，任重道远。

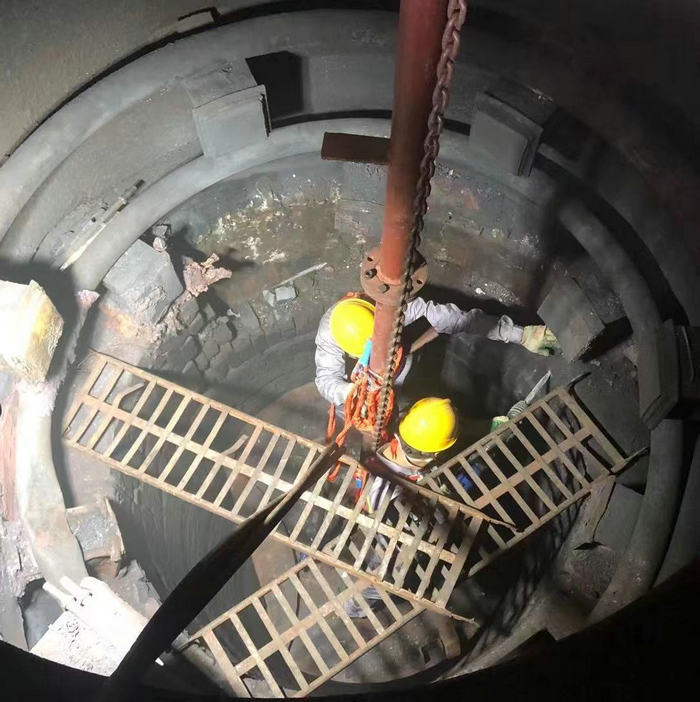

4 钢包维修模式的优化
日本钢包耐材消耗在 1.1~1.5 kg/t.s，我国在2~3 kg/t.s差距甚大。其中小修寿命的提高和湿法喷补造衬技术的推广是关键。提高小修寿命的措施包括以下内容：外装式透气砖的应用、热态更换透气芯、热态更换上水口、热态包底修补料的应用、热态座砖修补料的应用。钢包湿法喷涂设备的小型化开发、钢包湿法喷涂料及促凝剂的研究也是重要工作。
5 不定形材料的养护和烘烤
浇注料现场养护和烘烤往往在室温～1100 ℃进行。在此过程中，主要发生浇注料的脱水。浇注料在加热过程中的脱水行为与结合方式、加水量、透气性、养护以及温度等因素有关。浇注料的防爆性能改进、烘烤曲线的优化及自动控制钢包烘烤器的开发也是今后要关注的作。其中高速低氮多级烘烤器比二代蓄热式烘烤器烘烤效果更佳，成本更低廉。
