筑炉耐火保温材料是一类耐高温、热导率小、阻燃，并且能够减缓由热传导、热对流等引起的热量散失的材料，它是通过材料的特殊结构来限制低热导率的空气热对流来实现减慢热量流失的。耐火保温材料一般用于工业窑炉、冶金、管道和热工设备中，以减缓热量的散失。一般工业窑炉炉墙壁的耐火保温大多选用轻质耐火保温材料，如轻质粘土砖、轻质高铝砖、轻质耐火浇注料等，不仅施工方便，耐火保温效果好，而且还使炉窑墙壁具有一定的机械强度。
目前已成熟使用的筑炉耐火保温材料的种类繁多，行业内对该材料的分类一般按结构、材质和使用温度等，耐火保温材料按使用温度可以分为低温保温材料（600℃以下）、中温保温材料（600~1000℃）和高温保温材料（1000℃以上）。以下主要说筑炉用的硅酸铝纤维耐火保温材料的节能原理。
众所周知，对筑炉耐火保温材料的基本要求是热容低、容重轻、导热系数小、强度高和易施工。而纤维耐火保温材料正是具备了其主要的容重轻、热容低、导热系数小及易施工的特点，因此被广泛的应用。
一：纤维耐火保温材料的导热系数

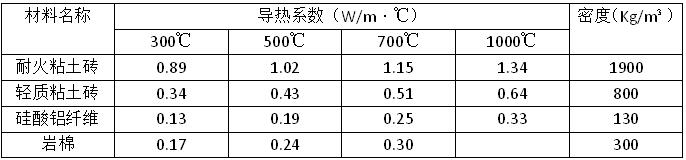

导热系数是耐火保温材料的一个非常重要的热工指标。它标志着材料对热量的传递能力。由下表可得知，在使用温度下，硅酸铝耐火纤维的导热系数仅是普通耐火粘土砖的1/5，不足轻质粘土砖的1/2：岩棉的导热系数是普通耐火砖的1/4：为轻质粘土砖的1/2。
由于硅酸铝纤维的导热系数小，采用它作炉衬或保温层与常用的耐火材料相比，能减少散热损失，节约能源。当炉膛容积，炉壁内外温度保持不变，采用硅酸铝纤维后，炉体外表面积可减少30%左右，散热损失降低15~30%。因此纤维耐火保温材料导热系数小是工业窑炉节能的主要原因之一。

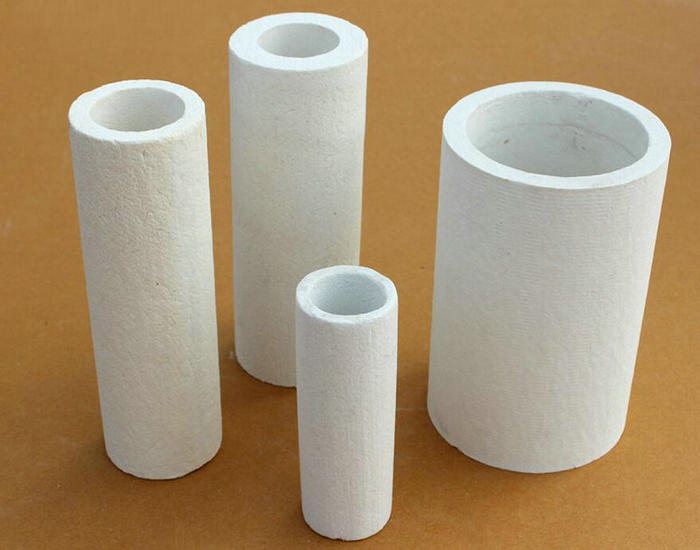

二：纤维耐火保温材料的容重轻
例如硅酸铝纤维及其制品的容重为40~220Kg/m³，只有轻质粘土砖的20%以下，为普通粘土砖的6~8%左右。炉体蓄热量为；
由于硅酸铝纤维的容重小，使用中厚度也较薄，工业炉用它，可以减少炉子的蓄热损失。在500℃时，取硅酸铝纤维的密度为160Kg/m³，其热惰性系数为5.34，轻质粘土砖为18.27，普通粘土砖为43.36，三者的比例为1:3.4:8.1.炉体如以同样的升温速度加热，则加热硅酸铝纤维炉墙所需要的热量为轻质砖炉墙的19%，为普通耐火砖的8.2%。由于硅酸铝纤维炉墙蓄热烧，所以它升温快，提高窑炉的效率。对于周期性或间断式工业窑炉，使用硅酸铝纤维炉衬或保温层，节能效果更显著。
综上所述，纤维耐火保温材料为提高热工设备的性能创造了良好的条件，大有广泛应用的必要。只要我们根据其使用温度、炉内气氛等工况条件合理选择纤维材料的容重，一定会取得良好的经济效益。
