高铝自流浇注料与振动型浇注料在基本组份方面没有大的差别，高铝自流浇注料之所以能 够不需外力而流动，是因为通过加入反絮凝剂(悬浮剂)使其内部带不同电荷的微粉颗粒之 间产生排斥力。而产生流动因此，其硬化机理与振动型浇注料的硬化机理一致，仍由水合结 合和凝聚结合共同起作用。

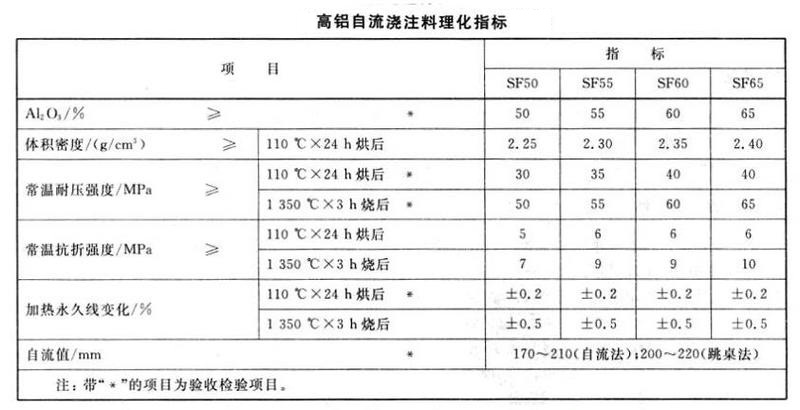

高铝自流浇注料是指加水或其他液体搅拌后，借助自身重力的作用而脱气流平，从而实现致密化的一种耐火浇注料，按照铝硅系材质可根据自流耐火浇注料化学成分分为SF50、SF55、SF60、SF65、SF90、SF92、SF90C等牌号。牌号中字母“SF”是英文“Self-flow”的缩写，其中的数字代表主成分的质量百分数。高铝自流浇注料的理化指标应符合下表的规定。
高铝自流浇注料主要原料有：高铝矾土、均化料和棕刚玉颗粒或骨料，工业氧化铝细粉、高铝水泥、硅溶胶、硅微粉和添加剂（如反絮凝剂和缓凝剂）。对于高铝自流浇注料的自流特性主要取决于其粒度组成：在普通浇注料中，骨料比例较大，骨料之间有许多直接接触，这种接触阻碍了物料的流动性能，因而需要振动才能流动。与普通浇注料相比，高铝自流浇注料含骨料较少，基质较多这样骨料颗粒之间只有很少的直接接触，细粉与水形成连续的流体，从而物料在其自身重力作用下，可自由流动。和普通浇注料一样高铝自流浇注料中需加入适量的超细粉和分散剂，只有这样，才会在加入较少的水分时具有较好的流动性。影响高铝自流浇注料流动性能的另一个因素是加水量。高铝自流浇注料对加水量特别敏感，加水量不足，自流值太小，物料不能正常流动填充，气泡排不出来：加水量过大，会引起骨料下沉，从而导致骨料与基质发生分离，并且水分过多会损害材料的密度和强度等性能。所以高铝自流浇注料性能取决于合适的颗粒组成，适量的超细粉和分散剂，以及恰当的加水量。
