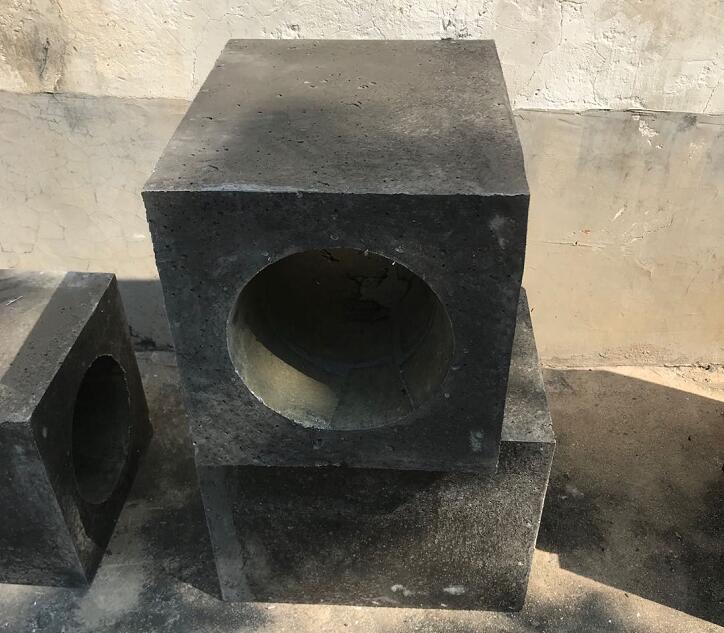

烧嘴砖功能是保护烧嘴头能够完好无损的释放天燃气热能，向窑内供应更充足的热量。从拆下来的烧嘴砖来看，发现烧嘴砖前端侵蚀掉110mm，烧损状况表现为交接面粉化松散。原烧嘴砖材质为莫来石，显气孔率和SiO2含量偏高。由于粗铜冶炼造渣为铁橄榄石（2FeO·SiO2），当炉温至少1300℃时，随着渣飞溅到炉衬上造成渗透溶解，进而引起耐材剥落。烧嘴头暴露于高温烟气中，造成烧损。烧嘴头烧损后，喷出的射流也不能按照原设计方向和速度进行。
目前，粗铜冶炼技术中烧嘴砖存在的问题主要是使用寿命短，一般在5个月左右，其中损毁的主要原因是熔渣的渗透。在炼铜过程中，各种熔体流动性较强，在熔渣与冰铜等熔体中，硫化物熔体由于熔点低，粘度小，在SO2气氛中对耐火材料润湿性好，渗透较深，但由于温度低，对耐火材料的结构破坏性不大。而FeO—SiO2系熔，渣则是造成耐火材料结构剥落的主要原因。由于硫化物矿石和冰铜中含大量的硫化物，为了除铁必须加入SiO2造渣。烧嘴砖在使用过程中，FeO-SiO2系熔渣可沿其气孔和裂纹等毛细管渗入到砖中，并与之相互作用形成与原来砖结构和性质不同的变质层，在温度变化的情况下造成烧嘴砖结构剥落。结构剥落不像溶解、冲蚀那样逐渐蚀损，而是几毫米、几十毫米的瞬间脱落。显然，熔渣渗透越深，变质层越厚，结构剥落也就越严重。
抗铁硅渣侵蚀较好的材料下图示出了1500℃时各氧化物成分在FeO-SiO2渣中的溶解度。由图看出，石灰与硅铁渣形成的液相区最大。因此，石灰和CaO含量高的白云石材料抗铁硅渣熔蚀性差，Cr2O3、ZrO2与铁硅渣形成的液相区小，表明其抗铁硅渣熔蚀性好。
抗热剥落与结构剥落较好的材质，溶解、冲蚀是逐渐蚀损的，而热剥落与结构剥落则是几毫米、几十毫米厚突然剥落蚀损，因此对耐火材料寿命影响较大，结构剥落与熔体渗入耐火材料深度有关。变质层越厚，结构剥落越严重。减轻结构剥落的途径有：①加入与熔体润湿性不好的碳等耐火组分，以组织熔渣的渗入：②往耐火材料中加入与熔体形成高熔点物或高粘滞层组分，以堵塞渗透通道：③使耐火材料孔隙微细化。
Cr2O3可与很多氧化物形成固溶体、高熔点化合物或熔化温度很高的低共熔物。例如，Cr2O3与SiO2形成的低共熔物的熔化温度高达1720℃：Cr2O3与FeO能形成熔点为2100℃的FeO·Cr2O3；Cr2O3与AL2O3可形成固溶体；Cr2O3与Cu2O可形成熔点在1600℃以上的化合物。此外，Cr2O3还能大大提高熔渣的粘度。因此，熔渣渗入Cr2O3含量高的耐火材料中的深度一般都较不含Cr2O3的耐火材料浅得得多。即耐火材料中加入Cr2O3一般都能减轻结构剥落。由以上分析可知；从抗铁硅渣熔蚀冲刷和抗结构剥落来看，含Cr2O3的耐火材料和镁铬尖晶石耐火材料比较好。纯Cr2O3或Cr2O3—ZrO2耐火材料价格太贵，从原料来源和价格来看，使用镁铬、铝铬等含铬的耐火材料适宜。
