含钛熔渣中的钛以多种形态存在。TiO2在还原过程中可以生成Ti2O3、Ti3O5、TiO、TiC、TiN及固溶体Ti（C、N）和Ti（N、C）。随着渣中TiC、TiN的增加，熔渣的粘度呈指数函数上升。含钛熔渣具有特殊的物理和化学性质，对耐火材料的作用规律也不同于普通高温冶金熔渣。有含钛熔渣的研究很多，但对含钛熔渣与镁碳质耐火材料间的相互作用研究很少。

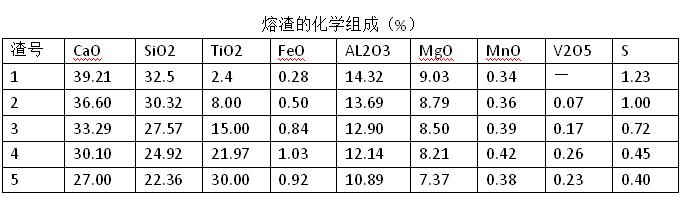

实验用熔渣以攀枝花钢铁公司和重庆钢铁公司高炉现场渣加少量化学试剂配制，并熔炼成3~5mm的渣粒待用。渣的化学组成见表1.
耐火材料采用河南某公司生产加工得到复合试验要求的柱状试样，将表面磨平后测定其尺寸。耐火材料试样的化学组成及物理性能指标见表2
侵蚀实验采用静态浸渍法和动态浸渍法两种。静态浸渍法：测量试样尺寸，配置实验用渣。把盛有渣的坩埚放入炉内，待炉温升到实验温度且渣粒完全熔化后，把试样按设计深度浸入熔渣内并开始计时。实验结束后迅速取出试样并去掉其表面的残渣，冷却后测定侵蚀层厚度（mm），计算出试样侵蚀部分面积，作为测定侵蚀层厚度（mm），计算出试样侵蚀部分面积，作为侵蚀速率（mm2·min-1）。然后，从试样不同部位取样进行观察和分析。
熔渣中TiO2含量对侵蚀速率的影响。无论是在静态还是动态条件下，试样的侵蚀速率都随渣中TiO2含量的增加而增大。但是，当TiO2含量超过21.97达到30%时，侵蚀速率有所下降。
当熔渣中TiO2含量增加，渣的氧化能力增强耐火材料的脱碳反应速度提高，侵蚀速率增大。同时，脱碳后耐火材料的孔隙增加，这又进一步加速了耐火材料的侵蚀。
当TiO2含量达到30%左右时，由于熔渣中TiO2含量过高时，熔渣的熔化性温度升高，熔渣变稠。熔渣粘度提高的根本原因是TiO2在还原过程中产生一系列低价钛氧化物及TiC、TiN及它们的固溶体Ti（C，N）和Ti（N、C）。钛氧化物还原度增加，熔渣的粘度呈近似指数函数急剧升高。
动态浸渍时，耐火材料的侵蚀速率比静态浸渍时高20%~30%。这是因为动态浸渍时耐火材料表面渣膜的流动和更新加速，从而加快了熔渣与耐火材料的化学反应，使耐火材料的侵蚀加重。
侵蚀后的试样可以分为中心层、过渡层和变质层，其中变质层反应了耐火材料被熔渣侵蚀的程度和状况。可以看出变质层中出现了少量金属铁、大量的渣相氧化物组分和TiC。这说明，渣相已侵入试样内部并且产生了侵蚀反应。碳氧化形成的新的孔隙或缺陷进一步加大了熔渣氧化物和反应产物的扩散通道，加速了熔渣的侵入和对耐火材料的侵蚀，最终破坏耐火材料的结构和组织，形成变质层而使耐火材料损毁。可以看出：中心部位的脱碳量较小，石墨碳较均匀地分布在MgO基质中，但由于高温作用，耐火材料机构受到一定成都的破坏，颗粒变得粗大一些：过渡层脱碳程度增大，碳含量相比中心部位烧，而且分布不均匀：变质层，由于容站渗入和反应，碳大部分已被氧化，并形成了多种新物相。由此可见，侵蚀后试样的碳含量是按中心→过渡层→变质层的顺序逐渐减少的，反应出脱碳反应在耐火材料侵蚀过程中的重要作用。在熔渣中侵蚀后变质层分析结果发现，产生新的物相中，高熔点相有TiC（3020℃）、CaO·TiO2（1970℃）和MgAL2O4（2125℃），熔点较低的有FeO·SiO2（1205℃）和Fe3C（1227℃）
耐火材料侵蚀反应主要在渣和耐火材料界面进行，高熔点物形成后，会大大降低耐火材料表面渣膜的流动性和物质的扩散能力，因此能降低熔渣对耐火材料的侵蚀速度。但由于高熔点物相与原物相在膨胀系数上存在差异，温度变化时会产生热应力，破坏耐火材料的稳定性和结构。低熔点的物相将熔入渣相，使耐火材料内部形成更多的通道，并使原有通道相互贯通，这反过来又使渣相的侵入更加严重。
结语：镁碳质耐火材料在含钛渣中的侵蚀受熔渣中TiO2含量的影响十分明显。当熔渣中TiO2含量为2.4%~21.97%时，随着渣中TiO2含量的增加，耐火材料的侵蚀速率增大：当TiO2含量超过30%时，由于TiC、CaO·TiO2等高熔点物相的形成，熔渣变稠，物质扩散速度降低，耐火材料的侵蚀速率降低。
镁碳质耐火材料在含钛熔渣中的侵蚀机理可表述为；熔渣与耐火材料接触并发生作用，熔渣中TiO2、FeO等氧化物使耐火材料氧化脱碳并且形成低熔物：脱碳及低熔物的熔出使耐火材料孔隙和通道增多，这反过来又使熔渣渗入耐火材料内部的速度加快，加速了对耐火材料的侵蚀，造成耐火材料组成和结构发生改变而损毁。
