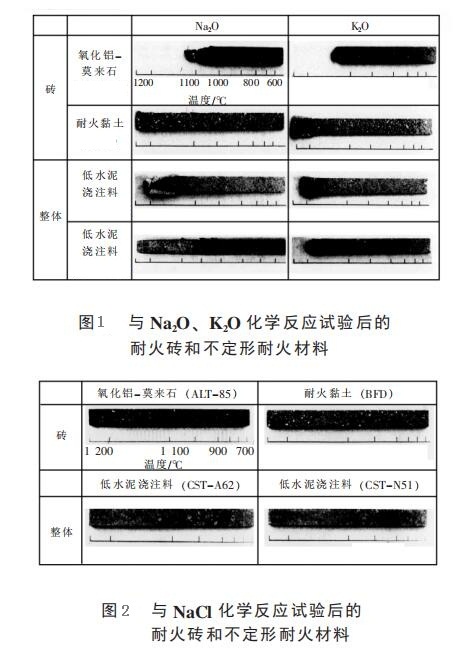

垃圾废弃物，有的含有很多Na、K。同时可以预想燃烧的废弃物中如废塑料等含有很多Cl，在燃烧中与Na、K反应也可能成为碱性金属盐的NaCl和KCl。在工业焚烧炉中，已经证实了 有NaCl 等存在。因此，为了确认Na2O、K2O、NaCl的侵蚀性，对高铝砖及黏土砖、浇注料进行了反应试验与 Na2O、 K2O、 NaCl 的反应试验结果示于图1和图2
高铝砖及黏土质耐火材料与碱性金属盐Na2CO3、K2CO3和NaCl 做了反应试验，得出以下结论：
（1）发现生成了Na2O（或 K2O）-Al2O3-SiO2 系反应化合物。试样明显地与碱性金属盐反应生成低熔物， 发生损伤。
（2）没有发现 NaCl 与试样的反应化合物，耐火材料中只有 NaCl 浸透。
（3） 碱性金属盐对试样的侵蚀性如下：NaCl＜Na2CO3＜K2CO3。
二：与实际垃圾焚烧灰的反应试验
在上述的反应试验中，只确认了碱性金属盐带来的侵蚀状况。下面介绍的是实际处理的垃圾焚烧灰中碱成分较多的焚烧灰和碱成分较少的焚烧灰所引起的耐火砖的侵蚀情况。
2.1 试验方法

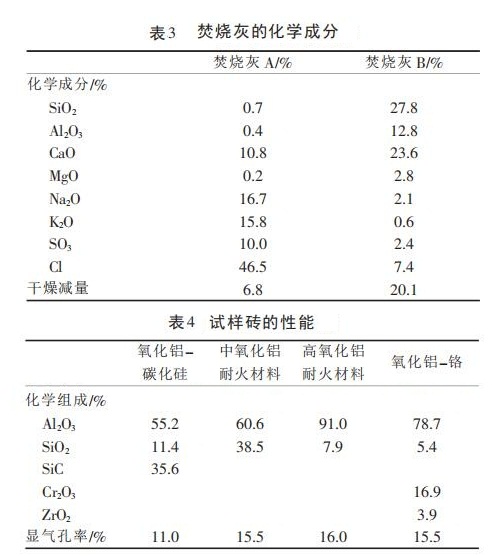

试验使用的焚烧灰的化学成分示于表3。试验使用的耐火砖品质示于表4。这次试验所选择的是应用于工业焚烧灰熔融炉的耐火砖。为了快速反应，加热条件是在1300℃保持2h。
三：试验结果
使用含碱成分多的焚烧灰，试样的侵蚀程度相对较重。其中，氧化铝-碳化硅质砖比中氧化铝砖的侵蚀稍显著。但是，实际焚烧灰中还含有碱之外的成分，所以比仅用碱进行反应试验的侵蚀程度要轻然而，对于利用生物废弃物的燃烧炉，为了选择合适的耐火材料，应该进行下列研究：
（1） 调查生物废弃物的焚烧灰与耐火材料的反应性。
（2） 对燃烧炉的构造和操作条件的研究。
（3） 根据熔损、膨胀、剥落和热震等的使用条件推测损伤状况。
（4） 施工方法及成本的研究。
