新型工业窑炉不仅要求耐火材料具有优 良的耐火性能 ，而且要求耐火材料具有较低 的体积密度和热导率 。氧化铝空心球具有化学性能稳定 、耐火度高、 隔热保温 陛能好等优 良的高温物理化学性能 ，通常用于生产制备氧化铝空心球砖 ，直接用作高温热工设备工作衬高级轻质隔热材料。但氧化铝空心球砖的抗热冲击性能极差 ，特别是用作间歇式高温窑炉工作衬时，很容易发生因温度波动而导致的开裂破坏：此外，氧化铝空心球砖的生产需要高温烧成 ，也要消耗一定能量。莫来石具有耐火度高 、线膨胀系数小、良好的抗蠕变 、抗热震 、抗侵蚀等优异的高温物理化学性能 ，通常用于生产高品质的定形耐火制 品和耐火浇注料，在高温工业有着广泛的应用。
在本工作中，拟利用氧化铝空心球体积密度小、隔热性能好的特点，降低莫来石浇注料的体积密度，提高其保温性能：同时也利用莫来 石耐火度高，抗热震性好的特点来弥补氧化铝空心球抗热震性差的不足，以研究开发具有优 良耐高温性能和隔热保温效果的工业炉工作衬用轻质浇注料。
1 试验

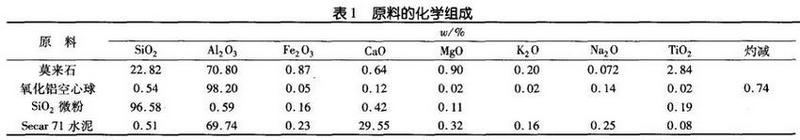

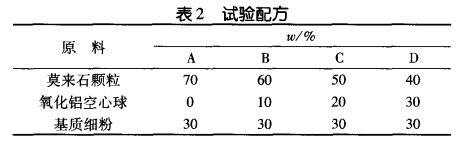

试验中所用主要原料为粒度分别为 5～3、3～1、≤1和 ≤0．074mm的莫来石及粒度 ≤1mm的氧化铝空心球 ，以 Secar71纯铝酸钙水泥为结合剂。表 1给出 了试验用原料的化学组成 ，表 2给出了各原料配比。
按照表 2的配 比称取相应原料 ，置于搅拌锅内加入适量水在水泥胶砂搅拌机上搅拌均匀 ，于振动台上振动成 型为 40mm x40mm×160mm、 50mm x 50mm和 ~b180nlm×20mm的试样，室温下养护24h 后脱模 ，在干燥箱内于110oC保温24h后，将尺寸40mmx40mm×160mm的试样分别经1100和1400℃保温 3h热处理后总结结论在莫来石浇注料中引入氧化铝空心球可明显改善浇注料的保温性能，氧化铝空心球的加入对浇注料的高温力学性能整体影响不大，氧化铝空心球-莫来石质浇注料具有稳定的高温物理化学性能，也有效克服了氧化铝空心球抗热震性差的不足。
