对于医疗垃圾的处置方法目前有多种，如清洗消毒、高温消毒、填埋、焚烧等，其中最普遍的是焚烧，焚烧具有减容、减量、高温消毒灭菌并除去大量污染物的优点，采用回转窑焚烧炉在回转作用的影响下高效搅动物料，它能根据医疗废物的燃烧条件在滚动的窑体内均匀的焚化，并支持长时间停留，最终实现理想的焚烧目标。
医疗垃圾焚烧回转窑内衬所使用的耐火材料是设备稳健运行的关键因素，然而也恰是耐火材料的使用一直给企业的生产运行带来了诸多不便，各个地方的垃圾处置中心对窑炉采用的耐火材料也经过多种尝试，均效果不明显，再加之现在耐火材料厂家为了售卖自己产品的情况下在推销过程中也夹杂了太多的夸张。做好分析医疗垃圾焚烧的原理才能正确的选择所使用的耐火材料。

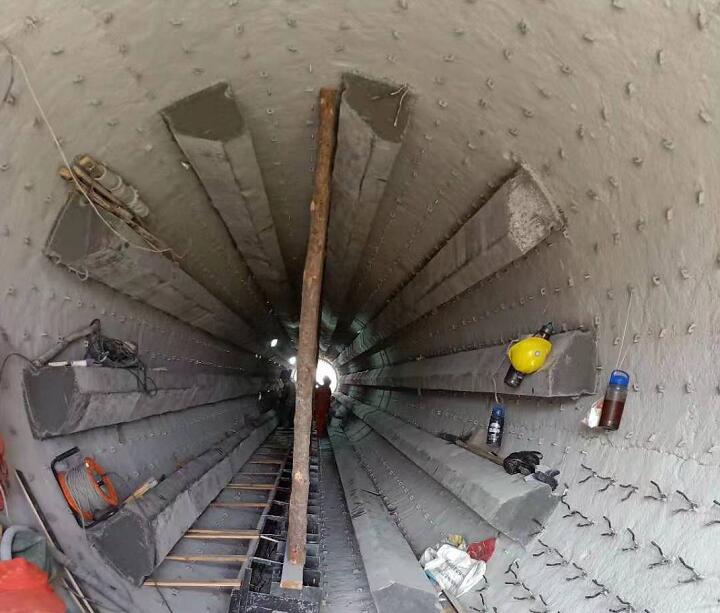

医疗垃圾焚烧回转窑常用的设计概况倾斜度在2.0°窑内工作温度850~1200℃耐火材料砌筑后筒体外表温度为180~380℃两档托轮支撑。为使研究其燃烧的医疗垃圾焚烧反应的化学变化特取具有代表性的灰渣样，选取目前使用中的一台5t/d 回转窑焚烧炉表1为2种焚烧灰渣的化学成分，数据为每种焚烧灰渣样3个平行样品的测定平均值，从表中可以看出，
1、2化学成分相近，2中的CaO含量稍高于1,这可能是由于回转窑焚烧炉中烟气进入布袋除尘器前带入了部分干石灰粉所致。碱金属元素易挥发，导致布袋飞灰中Na2O、K2O含量相对高,1、2中SO3的含量分别为12.1%、12.76%，CL含量分别为12.31%、14.6%，CL含量高可能是由于医疗垃圾中含有大量的PVC塑料，而且CL易挥发的缘故。灰渣主要有非金属氧化物及少量的金属和盐组成，然而相同或相似的化学成分可以存在不同的物相结合，其中主要物相均为硫酸钙（CaSO4）、氯化钠（NaCL）等，CaSO4硫酸钙在此内是一种强酸强碱盐，NaCL氯化钠也是强酸强碱盐。所以在此内的热力侵蚀为酸性和碱性两种都具备的热侵蚀。
推荐选用AL2O3—Cr2O3质耐火材料之所以推荐选作医疗垃圾回转窑焚烧炉耐火材料，是因为其自身对高温渣的优良的耐蚀性，我对此理解如下：
①AL2O3自身在渣中具有很大的溶解度，故很难期望获得良好的耐蚀性
②高温下Cr2O3溶解到渣中，增加了渣的粘度。因此，渣向耐火材料中的渗透和随之发生的侵蚀反应全被抑制了。
③AL2O3和Cr2O3间连续固溶体的形成对于提高耐蚀性和耐火度都是有益的。
