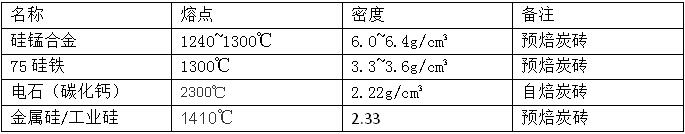

炉底炭砖的选择应根据冶炼品种、环砖高度、操作工艺进行选择。冶炼电石等比重较轻的产品时，因为炉料对炉衬的冲刷渗透能力弱而且有了比较成熟的经验可以利用，建议选择自焙碳砖。而冶炼铁合金的矿热炉还是建议选用预焙炭砖。环砖高度大于800mm时自焙碳砖易发生氧化、变形事故，所以不建议使用自焙炭砖。电炉运行中常需停炉，冶炼过程中炉温变化比较大且无自焙碳砖炉底操作经验的厂家最好还是选用预焙炭砖。
在HGT20542-2006《电石炉砌筑技术条件》中给出的无缝砌筑的定义是：指在砌筑自焙炭砖时，用细缝糊做砌筑料，以千斤顶顶紧，使自焙碳砖之间的砖缝小于或等于1mm，环缝小于1.5mm的砌筑方法。
宽缝砌筑是预焙炭砖的传统工艺，是指预焙炭砖之间留有50mm以上缝隙以捣打冷捣糊，经矿热炉升温后，冷捣糊和预焙炭砖烧成一体。
预焙炭砖的无缝砌筑工艺是参照自焙碳砖，将预焙炭砖精加工，尺寸误差小于1mm的炭砖经预砌后使砖缝小于1mm以达到无缝砌筑的目的。

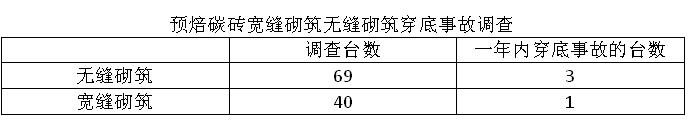

但从实际使用效果看，预焙炭砖的无缝砌筑工艺并没有减少穿底事故的发生，反而在一定成都上有所增加。
预焙炭砖和自焙炭砖的无缝砌筑主要不同点是自焙碳砖和缝糊同时焙烧，而预焙碳砖炉底只有缝糊焙烧。
自焙炭砖和细缝糊在矿热炉中升温焙烧时同时经历软化烧结过程，可以很好的充填缝体并烧结成为一个整体：而预焙炭砖在升温过程中和缝糊的收缩系数不同，不易烧结成为一体。
预焙碳砖的宽缝砌筑和无缝砌筑同样是不易烧成一个整体，但为什么宽缝的表现要优于无缝的呢？

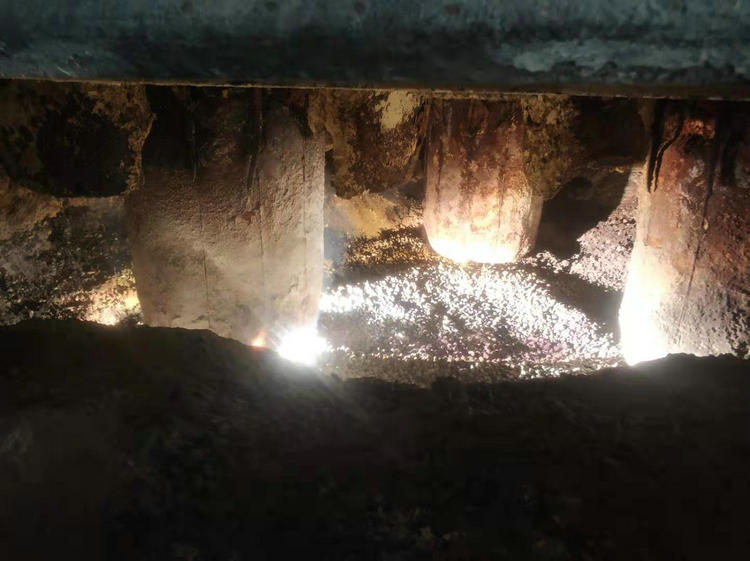

这个原因有两个，一是因为无缝砌筑中1mm的缝体里留存的缝糊太少，无法弥补因炉底变形后砖缝的扩大，产生孔洞，而宽缝要好的多。二是因为两种缝糊之间的材质的差异，无缝砌筑中所使用的碳素细缝糊挥发高达42%，焙烧后的残余炭较少，而宽缝砌筑中所使用的冷捣糊捣打后的体积密度要达到1.60g/cm³，焙烧过程中的塑性变形可以弥补砖缝扩大的影响。
