盛钢桶内除内衬砖以外，为控制钢流还使用袖砖、塞头砖、水口砖及座砖。有的另用滑动水口砖或转动水口砖代替袖砖和塞头砖。
（1）袖砖 袖砖的工作条件和损毁与盛钢桶衬砖基本相同。经常因发生熔损、剥落和断裂而损毁。渣线处渣蚀优重。砖缝处侵蚀也较重。脱气处理和连铸用盛钢桶的袖砖，在渣线处或全部使用高铝砖或锆英石质耐火材料。另外，也有利用双层袖砖的实例。其外层袖砖用铬镁质或高铝质浇灌料。还有的采取气冷塞棒，以减少袖砖的侵蚀速度。通常，加大袖砖厚度以延长使用寿命。

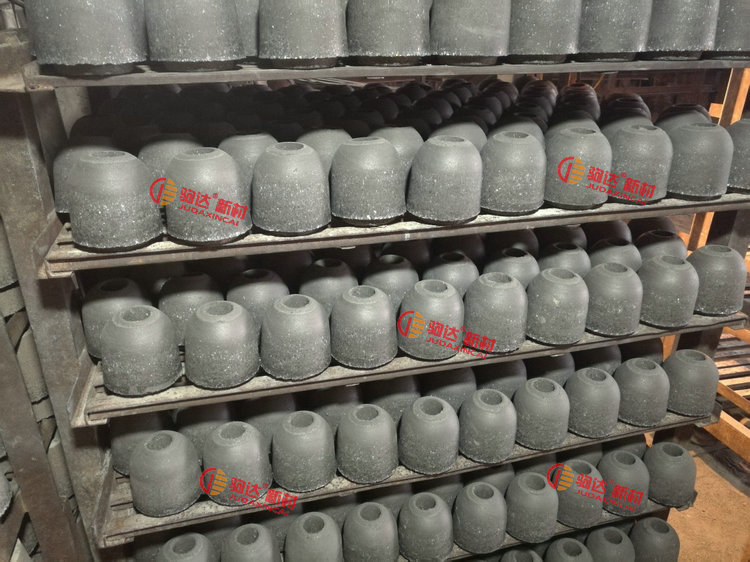

（2）塞头砖 浇筑时塞头砖总是处在钢液的高温和钢流的冲刷作用之下。为有效地堵塞和控制钢流，要求其工作表面必须与水口砖紧密配合，不得因变形和局部蚀损而产生间隙。为保证塞棒不发生断头事故，塞头砖不能因机械作用和冷热交替作用而产生断裂，也不能因塞头砖的渗碳作用和导热率太高而使金属棒芯脆化和熔断。因此，塞头砖必须耐高温、耐冲刷、耐热震和具有相当高的强度
在普通盛钢桶中，一般使用粘土质塞头砖。其中有烧成砖和以水玻璃结合的不烧砖，也有再经油浸和轻烧处理、增碳约5%，强度有所提高的含碳制品，还有在粘土质配料中加入石墨和碳化硅制成含SiC和C在15~45%的石墨粘土质塞头砖。
对出钢温度较高的一些特殊钢，如高锰钢和不锈钢等用的盛钢桶（或连铸用的盛钢桶），为了避免粘土质塞头砖的损毁，减低塞头砖的间断变形和局部蚀损，保证能严格控制和精确调节钢流速度，避免石墨质塞头砖的邦信渗碳而易于脆化和断裂的现象，采用高铝质塞头砖和锆英石质塞头砖。有的还采用碱性塞头砖。
（3）水口砖 水口砖又称铸口砖。插在盛钢桶底部的底座中。是桶内钢液流出必经之处。与塞头砖相配合控制钢流。水口砖所收到的侵蚀作用与塞头砖基本相同，但冲蚀更为严重。
水口砖所用材质与塞头砖相近。必须保证它与塞头砖能始终紧密配合。为此，水口砖在高温下应具有适当的热塑性。另外，水口砖在高温下应具有高的体积稳定性
