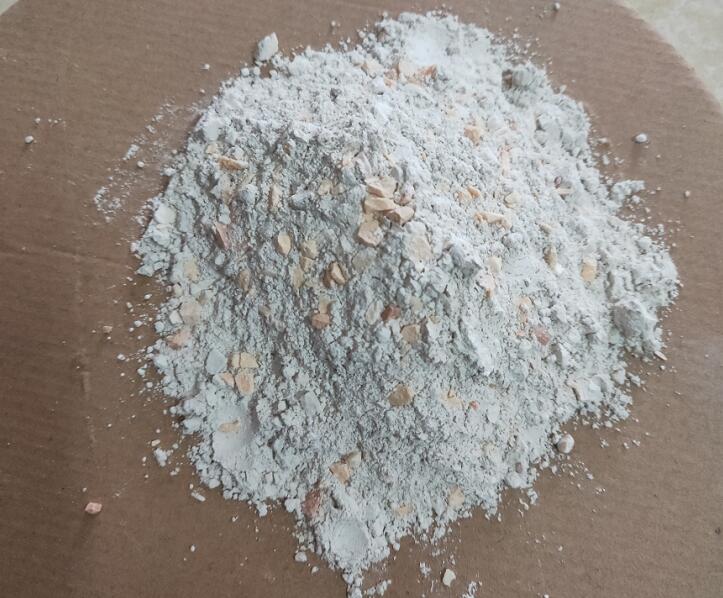

电熔AZS捣打料主要成分是电熔锆刚玉颗粒，它是将电熔锆刚玉原砖用颚式破碎机等专用设备粉碎后，按着一定颗粒级配配比而制得，主要是做电熔锆刚玉池底铺面转（75~120mm）下的衬层（又称密封层）和熔窑冷，热维修用。
电熔AZS捣打料具有如下特点：
1. 800℃以下时，膨胀是按小于AZS电熔材料膨胀系数的系数有规则增大与负荷关系不大
2. 800℃~1200℃，玻璃相伸出一直增加到1200℃最多，产生如下效果：
（a）在这以温度区域内，电熔AZS系列捣打料具有良好的可塑造性
（b）电熔锆刚玉砖（ZrO2≥32%级）铺面砖与电熔AZS系列捣打料都含有约20%的玻璃相，二者之间可以很好地黏附在一起
3. 1200℃~1300℃，超过1200℃后，玻璃相开始转变为莫来石，可塑性减弱，材料开始陶瓷体变化，直至整个池底烧结成密封而不可分裂的整体。

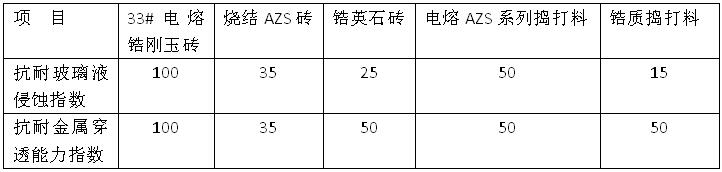

4. 具有良好的抗耐玻璃液侵蚀和抗耐金属穿透能力（见下表）

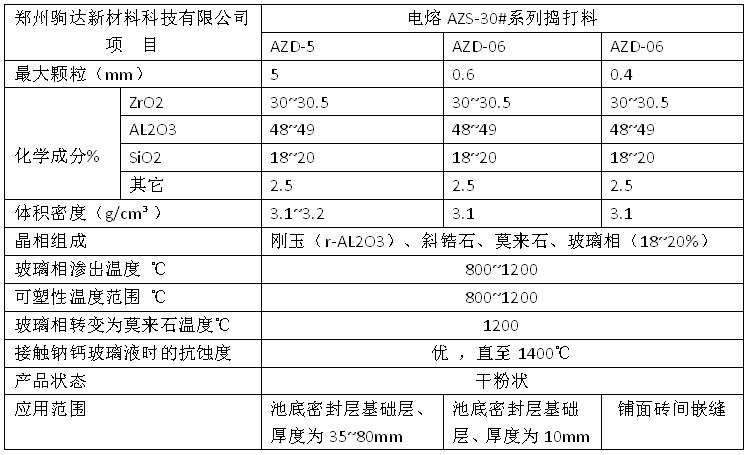

电熔AZS捣打料生产的关键是用原砖分所制得，内含月205玻璃相。电熔AZS系列捣打料玻璃相的存在使其在超过800℃后变成应变材料，在800~1300℃温度范围内材料的可塑性和粘附性有利于接缝在某些微弱位移的情况下保持密封，并使其与其含同样玻璃相的电熔锆刚玉砖铺面砖之间形成可靠的中间隔层。能有效地防止发泡玻璃液渗入铺面砖和衬层之间，避免“向上钻孔”侵蚀，使池底寿命得以延长。下表为电熔AZS系类捣打料理化指标
