耐火浇注料的主要化学成分为ZrO2和AL2O3，ZrO2分子量123.22。无色单斜晶体或白色无定形粉末。相对密度 5.68(单斜晶体)，熔点2715℃。沸点约5020℃。不溶于水、盐酸和稀硫酸，溶于氢氟酸、硝酸和热的浓硫酸。由灼烧二氧化锆水合物或挥发性含氧酸锆盐所得的二氧化锆为硬的白色粉末，不溶于水，稍加热而形成的氧化锆易溶于无机酸，强热灼烧过的氧化锆则仅溶于氢氟酸和浓硫酸，而熔融状态结晶出的二氧化锆只与氢氟酸作用。二氧化锆为两性氧化物，与碱共熔生成正锆酸盐与偏锆酸盐，锆酸盐易水解为ZrO2·xH2O白色沉淀。与金属氧化物共熔生成锆酸盐。化学性质稳定。具有特殊的抗酸碱侵蚀能力和优良的机械性能。
ZrO2的主要用途是作耐火材料和特种合金。若在纯二氧化锆中加入氧化钙或氧化镁等耐高温氧化物，可使氧化锆的晶型稳定。这种晶型稳定的二氧化锆不但保持原有的优良性能，而且抗液态金属腐蚀能力很强，是有广泛用途的耐火材料，如用作炼钢铸罐和流槽的内衬，熔化金属用的坩埚等

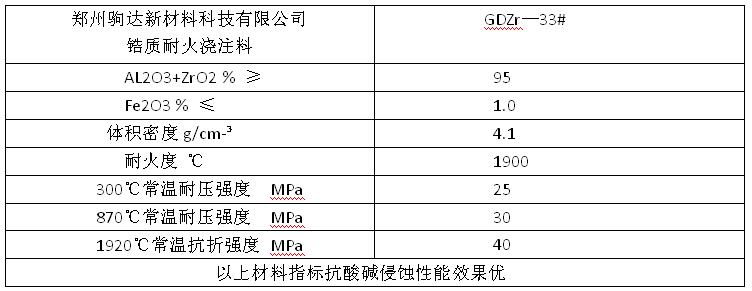

耐火浇注料用铝锆酸钡做结合剂(BaAl2O4 30% +Ba ZrO3 70%)加入20%，电熔氧化锆砂做骨料， 加人65%。其粒度组成：2. 5 ~0. 5mm占50% ,小于0. 5mm占15% ,经24h硬化后这种浇注料的性能.
耐火浇注料是一种多晶质耐火材料。由于ZrO2物质本身的高熔点、不氧化和其他高温优良特性，使得ZrO2具有比氧化铝、莫来石、硅酸铝等其他耐火品种更高的使用温度。氧化锆在1500℃以上温度氧化气氛下长期使用，使用温度高达2200℃，甚至到2500℃仍可保持完整的形状，并且高温化学性质稳定、耐腐蚀、抗氧化、抗热震、不挥发，是目前国际上一种耐火材料。ZrO2的耐酸碱腐蚀能力大大强于SiO2和Al2O3。不溶于水，溶于硫酸及氢氟酸；微溶于盐酸和硝酸。能与碱共熔生成锆酸盐。
