构成工业炉炉衬的耐火砖衬体，在高温条件作用下，一般都会不同程度地产生膨胀。同时，衬体内部由于温度变化和温度梯度的存在而产生热应力，导致衬体发生龟裂和剥落等现象。为了减少和消除这种膨胀和温度应力。通常在衬体内设置一定的膨胀余量构成膨胀结构，即习惯缩成的膨胀缝及其周围结构，来释放衬体在热膨胀受抑制时产生的应力。
（1）膨胀缝的留设思想：膨胀粉的留设方法有多种，但基本的思想是：根据实际衬体用耐火材料的热膨胀性能，同时充分考虑到膨胀缝的留设不会导致衬体结构强度的降低。
在通常情况下，膨胀缝的留设尺寸是以衬体主要高温侧材料的实际热膨胀率和工业炉的设计温度为基础进行计算得出的，由于实验条件和实际应用环境存在着有无荷载等方面的差异，一级砖缝耐火泥浆的作用，因此，实际膨胀缝留设的尺寸通常是按衬体材料最大膨胀量的60%左右取值的。
（2）膨胀缝的主要形式：在一般工业炉衬体结构中，设计的膨胀缝有直线形、折线形、交错形和斜切形等。但无论何种形式，膨胀缝留设的基础应按实际砌筑的材料及窑炉温度留置。另外在具体设计时，应防止由膨胀缝的存在，导致炉内高温气体直冲炉体钢结构或保温材料。下面介绍几种代表性的耐火材料膨胀缝的留设方法。

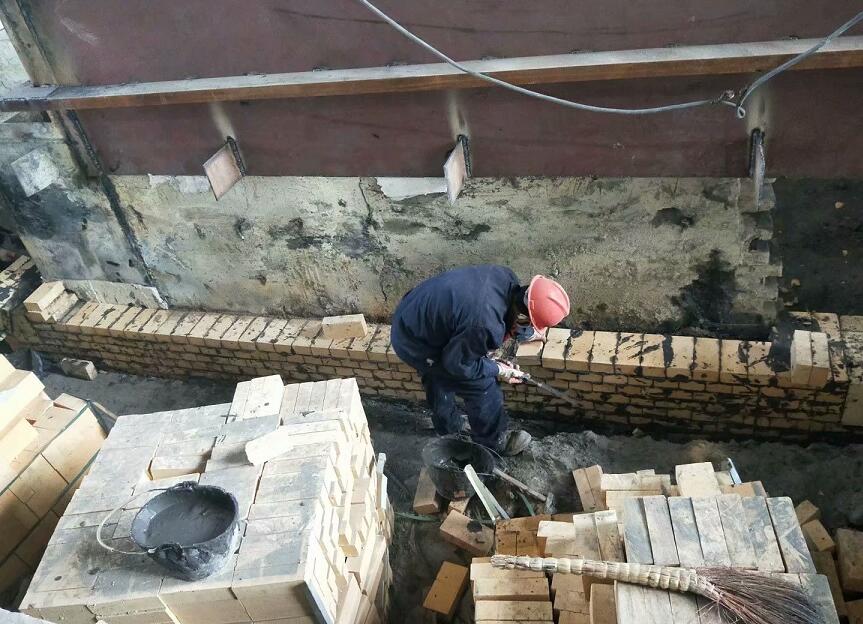

一：耐火砖砌体

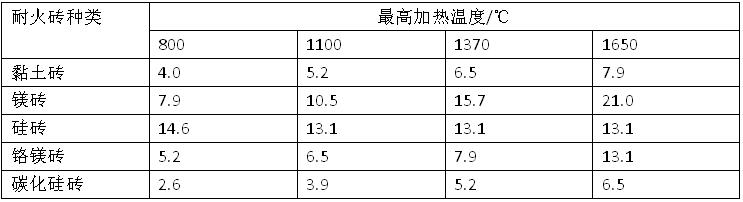

在耐火砖砌体结构中膨胀缝的留设主要有直线形、折线形和端部集中留设等形式。一般来讲，对于相对移动量小、炉膛温度和炉压不高的耐火砖墙体，多采用直线形膨胀缝。否则，宜用折线形膨胀缝。对于一些结构尺寸和炉膛跨度较小，总计算膨胀量不大的耐火砖墙体，也可采用端部几种留设膨胀缝的结构。以下是几种耐火砖的每米膨胀缝设计尺寸（mm）。
二：浇注料衬体
在浇注料衬体内留设膨胀缝，必须充分考虑到浇注料在烘烤和使用整个过程中衬体体积的变化。对于施工体积小、膨胀总量小的衬体可不设膨胀缝。在浇注料衬体中留设的膨胀缝主要有直线形或波浪形和折线形两种。
在直线形膨胀缝结构中，为了防止炉内高温气体直接冲击工作衬背部的保温材料或钢结构，一般在膨胀缝长度的低温端加一块耐火砖，俗称“盖砖”
浇注料衬体膨胀缝的留设一般采用两种方法：一种是直接留设，即在浇注料施工前，把具有一定强度的膨胀缝材料留设在浇注模板内的固定部位。如折线形（或波浪形）：另一种方法是在浇注料砌体施工完后才能后，会根据设计尺寸在衬体上机械切割成缝，然后填入膨胀充填材料，这种方法多用于直线形膨胀缝。
