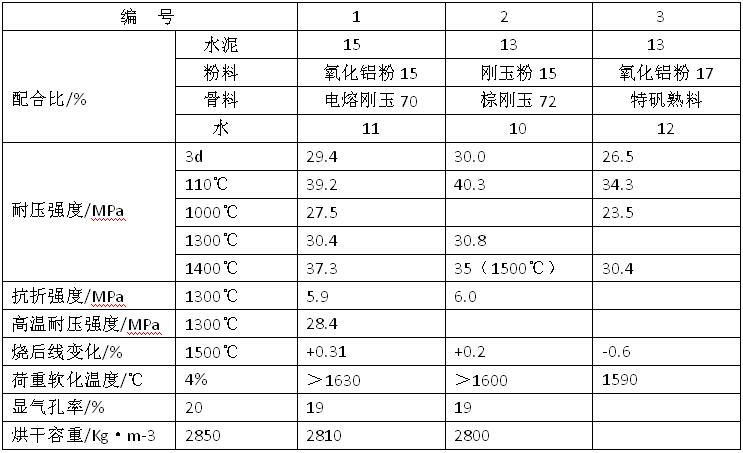

CA-80水泥高铝耐火浇注料是用较纯的CA-80水泥做结合剂，与刚玉、莫来石特级矾土熟料和氧化铝粉等骨料粉料或掺加外加剂按比例配合，并与水搅拌、成型及养护后制成的。其特点是耐火度和荷重软化温度高、高温强度大、抗渣性好、抗还原性气体能力强。该高铝耐火浇注料的配合比和性能。编号1所用电熔刚玉骨料的最大粒径为3mm颗粒级配：3~1.2mm， 55% ：0.2~0.3mm：小于0.3mm，10%：编号2和编号3所用骨料的最大粒径为5mm，颗粒级配为：5~3mm，45%~55%：3~1mm，25%~30%：＜1mm，20%~25%。在配制高铝耐火浇注料时均掺加适量的减水剂，以提高施工和易性和使用性能。
常温耐压强度是在标准养护后测定的。1天耐压强度一般约为15MPa，7天耐压强度为40MPa左右，相当于烘干耐压强度：耐火度约大于1790℃。刚玉耐火浇注料的荷重软化温度开始点大于1400℃，变形4%时约为1700℃：抗热震性，850℃水冷循环一般不大于30次，常温热导率约为1.28W/（m·K）：该浇注料中温强度略下降，与其他铝酸盐水泥耐火浇注料的基本类同。同时，由于原材料品级高，杂质少，因此具有良好的抗渣性和抗还原性气体的能力。
高铝耐火浇注料使用CA-80水泥做结合剂性能优良，施工方便，但成本较高，一般只用于窑炉和热工设备的特殊部位。例如，炉外精炼装置的真空吸嘴衬体，喷粉用的整体喷枪渣线，工频感应电炉熔沟和高温转化炉衬里等，均采用CA-80水泥水泥结合剂作高铝耐火浇注料，满足了使用要求。
