1范围
本标准规定了粘土耐火砖的术语和定义、分类、形状和尺寸、技术要求、试验方法、质量评定程序、 包装、标志、运输、储存及质量证明书。
本标准适用于高温窑炉用普通粘土耐火砖、致密粘土耐火砖、低蠕变粘土耐火砖和抗热震粘土耐火砖。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2992.1 耐火砖形状尺寸第1部分：通用砖
GB/T2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法
GB/T3002 耐火材料高温抗折强度试验方法
GB/T5072 耐火材料常温耐压强度试验方法
GB/T5073 耐火材料压蠕变试验方法
GB/T5988 耐火材料加热永久线变化试验方法
GB/T6900 铝硅系耐火材料化学分析方法
GB/T7321 定形耐火制品试样制备方法
GB/T10325 定形耐火制品验收抽样检验规则
GB/T10326 定形耐火制品尺寸、外观及断面的检查方法
GB/T14983 耐火材料抗碱性试验方法
GB/T16546 定形耐火制品包装、标志、运输和储存
GB/T21114 耐火材料X 射线荧光光谱化学分析熔铸玻璃片法
GB/T30873 耐火材料抗热震性试验方法
YB/T370 耐火制品荷重软化温度试验方法非示差-升温法
YB/T4198 钢包用耐火砖形状尺寸
YB/T5012 高炉及热风炉用耐火砖形状尺寸
YB/T5110 浇铸用耐火砖形状尺寸
YB/T5113 盛钢桶内铸钢用耐火砖形状尺寸
3术语和定义
GB/T10325界定的以及下列术语和定义适用于本文
3.1
普通粘土耐火砖 fireclayrefractorybrick
以硬质粘土熟料为主要原料的烧成普通粘土制品。
3.2
致密粘土耐火砖 densefireclaybrick
显气孔率较低的烧成粘土制品。
GB/T34188—2017
3.3
低蠕变粘土耐火砖 lowcreepfireclayrefractorybrick
蠕变率较低的烧成粘土制品。
3.4
抗热震粘土砖 thermalshockresistancefireclaybrick
热震性能较好的烧成粘土制品。
4 分类、形状和尺寸
4.1 分类
4.1.1 粘土质耐火砖分为普通粘土砖、致密粘土砖、低蠕变粘土砖和抗热震粘土砖四大类。
4.1.2 普通粘土砖按理化指标分为:PN-42、PN-40、PN-35、PN-30、PN-25五个牌号。牌号中 P、N 为
普、粘的汉语拼音首字母,数字为三氧化二铝质量百分数。
4.1.3 致密粘土耐火砖按理化指标分为:ZMN-45、ZMN-42、ZMN-42L、ZMN-40、ZMN-30、ZMN-25六个牌
号。牌号中Z、M、N、L为致、密、粘、磷的汉语拼音首字母,数字为三氧化二铝质量分数。其中 ZMN-42L
为磷酸盐浸渍砖,ZMN-30、ZMN-25为耐碱粘土砖。
4.1.4 低蠕变粘土耐火砖按理化指标分为:DRN-128A、DRN-128B、DRN-125、DRN-120、DRN-115、DRN-110、
DRN-105七个牌号。牌号中 D、R、N 为低、蠕、粘的汉语拼音首字母,数字为蠕变率试验温度的1/10,
数字后字母 A、B为同一牌号不同等级要求的分级代号。
4.1.5 抗热震粘土耐火砖按理化指标分为:RZN-42、RZN-40两个牌号。牌号中 R、Z、N 为热、震、粘的汉语
拼音首字母,数字为三氧化二铝质量分数。
4.2 形状和尺寸
砖的形状尺寸应符合 GB/T2992.1、YB/T4198、YB/T5012、YB/T5110和 YB/T5113的规定,
也可按需方提供的图纸进行生产。
5 技术要求
5.1 普通粘土耐火砖的理化指标应符合表1的规定。
5.2 致密粘土耐火砖的理化指标应符合表2的规定。
5.3 低蠕变粘土耐火砖的理化指标应符合表3的规定。
5.4 抗热震粘土耐火砖的理化指标应符合表4的规定。
5.5 砖的尺寸允许偏差及外观要求应符合以下规定:
———通用砖的尺寸允许偏差及外观应符合表5的规定。
———其他特殊要求砖的尺寸允许偏差及外观由供需双方协商。

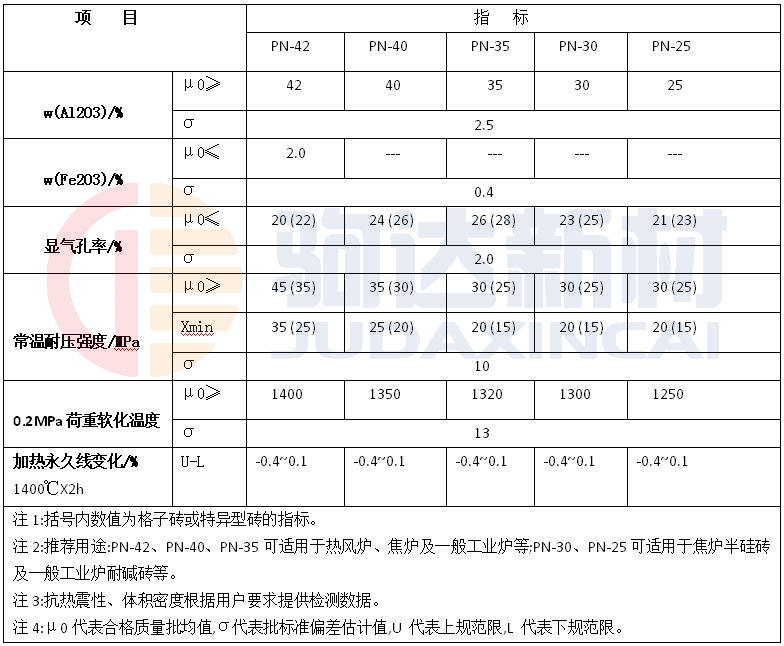

表1 普通粘土耐火砖的理化指标
GB/T34188—2017
表 2 致密粘土耐火砖的理化指标
GB/T34188—2017
表2 （续）
表 3 低蠕变粘土耐火砖的理化指标

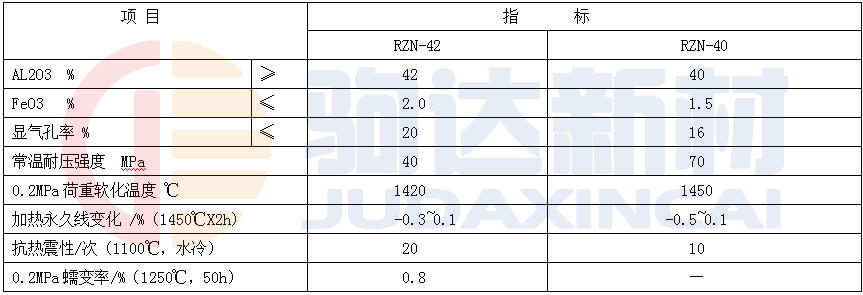

表4 抗热震粘土耐火砖的理化指标
6 试验方法
6.1 砖的检验制样按GB/T 7321 进行
6.2 化学成分的测定GB/T 6900或 GB/T 21114进行。
6.3 显气孔率的测定按 GB/T 2997 进行。
6.4 常温耐压强度的测定按 GB/T 5072进行。
6.5 高温抗折强度的测定按 GB/T 3002 进行。
6.6 荷重软乎温度的测定按 YB/T 370进行。
6.7 抗碱性测定按 GB/T 14983进行。
6.8 加热永久线变化的测定按GB/T 5988 进行。
6.9 蠕变率的测定按 GB/T 5073 进行
6.10 抗热震性的测定按 GB/T 30873进行。
6.11 砖的外观、尺寸及断面的检查按GB/T 10326进行。
7 质量评定程度
7.1 组批
砖按牌号进行组批，每批不大于500t。
7.2 抽样及合格判定规则
产品的抽样及验收按GB/T 10325进行。普通粘土砖、致密粘土砖的化学成分、显气孔率、常温耐压强度及荷重软化温度为验收项目：低蠕变粘土砖的化学成分、显气孔率、常温耐压强度及蠕变率为验收项目：抗热震粘土砖的化学成分、显气孔率、常温耐压强度及抗热震性为验收项目。
8 包装、标志、运输、储存及质量证明书
8.1 砖的包装、标志、运输和储存按GB/T 16546进行。
8.2 砖发出时应附有供方质量部门签发的质量证明书，载明供方名称或厂标、需方名称、发货日期、合同号、标准编号、产品名称、牌号、砖号、批号及相应的理化检验结果等。
