低水泥、超低水泥耐火浇注料是指铝酸钙水泥加入量低于8%的可浇注耐火材料。按美国ASTM规定，低水泥浇注料中要求CaO含量小于2.5%，一般在1.0%~2.5%, 当CaO含量小于1.0%时称为超低水泥浇注料。与普通耐火浇注料不同的是：低水泥、超低水泥浇注料基质中的部分或大部分铝酸钙水泥被化学成分与主材质相同或近似的超细粉取代。同时还加入适量的分散剂（减水剂）和一定的迟效促凝剂。由于用超细粉取代部分铝酸钙水泥，因而这种耐火浇注料具有如下有点：
（1）浇注料中CaO含量较低，可减少材料中共熔相的生成，从而提高了耐火度、高温强度和抗渣性。
（2）浇注料的拌和用水量只有普通耐火浇注料的1/2~1/3（约在4%~6%之间），因而气孔率低、体积密度高
（3）成型养护后生成的低水泥水化物少，在加热烘烤时不存在大量水合键破坏所导致的中温强度下降，而是随着热处理温度的提高而逐渐烧结，强度也逐渐提高。
低水泥、超低水泥浇注料的材质有黏土主、高铝质、莫来石质、刚玉质和含碳与碳化硅质等，其配料组成为：耐火骨料、耐火粉料、适量超细粉、适量和少量铝酸钙水泥（作为迟效促凝剂）和微量的分散剂（高效解胶剂）。一般采用多级配料，分为5~3mm、3~1mm、1~0.2mm、0.2~0.074mm、0.074~0.044mm和小于1μm。

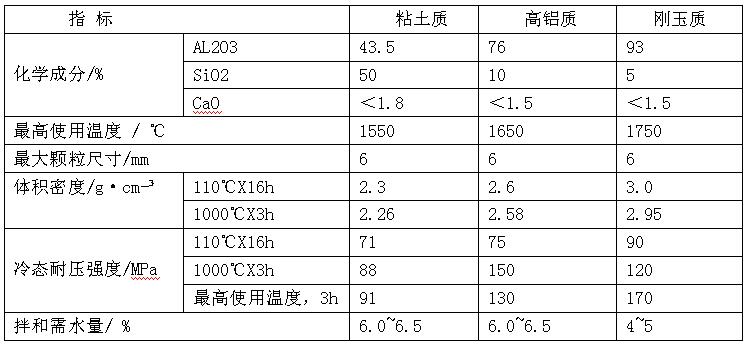

与同材质的普通耐火浇注料相比，低水泥、超低水泥耐火浇注料的物理性能更好，其抗渣渗透和抗渣侵蚀性也好。典型的粘土质、高铝质和刚玉质低水泥浇注料的理化指标见下表。
法国拉法占公司首先于20世纪70年代初期研制成功低水泥耐火浇注料，之后有开发成功超低水泥耐火浇注料。80年代已在世界各国得到推广应用。中国也与80年代中期开发成功并得到推广用用
现已在冶金、石油化工、机械制造、电力和建材等工业窑炉上推广应，取得较好的使用效果。粘土质和高铝质低水泥浇注料可作为加热炉、均热炉、各种热处理炉和回转窑的内衬。莫来石质度水泥浇注料可作各种高温烧嘴内衬、加热炉水冷管包扎等，刚玉质和含铬刚玉质低水泥耐火浇注料可作炼钢电弧炉顶三角区内衬、钢水炉外精炼装置某些部件的衬体，如喷射冶金用整体喷枪衬体、RH和DH真空脱气装置的浸渍管衬体、工频感应炉内衬、石油化工催化剂反应器的高温耐磨衬里等。AL2O3—SiC—C质低水泥浇注料用作高炉出铁沟、化铁炉出铁槽、铁水预处理用整体喷枪等的衬体。MgO—AL2O3质或AL2O3—MgO·AL2O3质的低水泥浇注料用作钢包和出钢槽等 内衬。
