抗热震稳定性的是耐火砖或者耐火浇注料的一种物理指标，其定义（官方版）是指试样抵抗温度急剧变化作用下不破坏的能力。它又称为急冷急热性、温度急变抵抗性和热稳定性。通俗的讲就是指耐火浇注料在使用过程中，温度的升高或降低是不可避免，使之产生膨胀和收缩即产生的热应力。当这种热应力超过材料的自身结构强度时，就发生了开裂或剥落，甚至衬体崩溃。因此，该性能是判断材料质量的重要指标，也是设计选材和使用操作的依据之一。
高强黏土耐火浇注料是耐火浇注料中一种比较常用的耐火浇注料多用于高温窑炉设备中这种耐火浇注料最主要的特性是在高温1300℃下烧后强度不下降、或整个强度均比普通粘土耐火浇注料的高，则称为是高强粘土耐火浇注料。

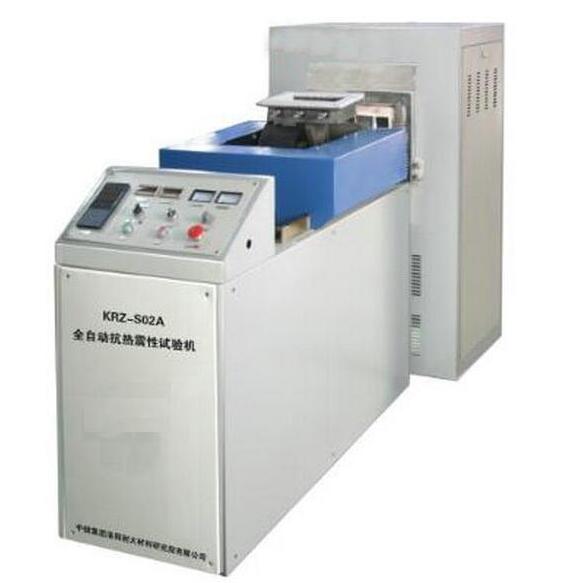

高强粘土耐火浇注料的抗热震性能的测试方法目前执行的是GB/T30873-2014耐火材料抗热震性试验方法分为三类即：水急冷法、空气急冷法和空气自然冷法，其中的原理是在规定的试验温度和冷却介质条件下，一定形状和尺寸的试样，在经受急热急冷的温度突变后，根据其破损程度来确定耐火材料的抗热震性。使用的耐火材料范围包括有致密硅酸铝质耐火材料，而不适合用于碱性耐火材料、硅质耐火材料、熔铸耐火材料、显气孔率大于45%的耐火材料或与水产生化学作用以及因热震次数太少而难以判定其抗热震性能优劣的耐火材料等。取样的过程按照定形耐火制品GB/T 10325、不定型按GB/T 17617的规定进行，或协商确定。其中试样的形状尺寸和制备采用230mmX114mmX65（75）mm的直形砖试样。定形耐火制品试样的制备按照GB/T 7321的规定进行。当砖型较大时，可以在大砖上切取复合上述尺寸要求的试样，每块制品只能切取一个试样。高强粘土耐火浇注料的抗热震性能的测试方法试样的制备按YB/T 5116、YB/T 5202.1或相关规定进行。
高强黏土耐火浇注料的性能是优良的，即常温强度较高、高温性能较好，因此应用面扩大、使用效果显著、但因该料较致密自由水和结合水在烘炉时排除较困难，故应缓慢烘烤，特别是在600℃前，尤其要注意。否则，施工体易出现裂纹。甚至崩溃现象。
