耐火喷涂料重材质的体积密度，一般>1.8g/cm3。耐火骨料和粉料普遍采用硅酸铝质材料，临界粒径为10mm或5mm，颗粒组成：5~3mm，30%左右;3~1mm，约为30%；<1mm，40%左右；结合剂则用铝酸盐水泥和水玻璃等，另加外加剂。施工一般用于半干法或假干法进行。
表1为耐火喷涂料重质的主要性能。编号1为CA-50水泥高铝质耐火喷涂料，编号2和编号3分别为CA-50水泥和水玻璃黏土质耐火喷涂料，编号4的磷酸盐高铝质耐火喷涂料。从表中看出，CA-50水泥喷涂料中温强度降低，而水玻璃和磷酸盐和磷酸盐喷涂料随着加热温度的升高而提高。热导率约为 0.8W/(m·K)，体积密度与振动成型同品种耐火浇注料类似，略低一些。

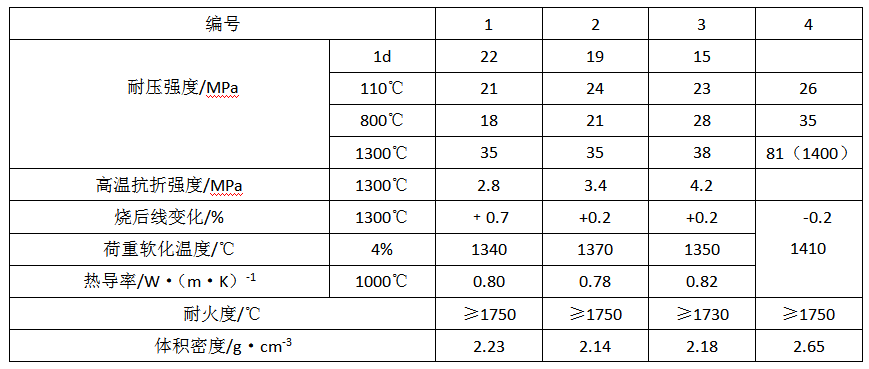

表1 耐火喷涂料重质材料的主要性能
应当指出，开发了体积密度1.8~2.1g/cm3的耐火喷涂料，也称耐火喷涂料重质材料。该料系在重质料的基础上掺加3%~6%的膨胀珍珠岩或5%~20%的多孔熟料配制而成的，主要用于熔炼炉及热工设备的隔热层上，安全可靠，效果良好。
