本实验选用500#矾土水泥作结合剂，轻质陶粒序作骨料，轻质砖的副产品做粉料，并加入少量添加剂制成了轻质隔热浇注料。经试验及使用结果表明，该制品的各项技术指标均达到了冶金部下达的同类产品水平。文中附有各项技术指标比较表积制品的容重与耐压强度、导热系数的关系图。
宝钢二期工程用轻质隔热浇注材料原计划采用日本产品，根据冶金部要立足于国内供应，为国家节省外汇的要求，我厂承担了6个定形牌号和9个不定形牌号的研制任务。研制成功的CL-80、CL-100、CL-120轻质浇注料通过了冶金部组织的部级鉴定。 该产品的各项技术指标均达到了日本牌号 CL-80、CL-100、CL-120的产品水平，已在国内一些钢铁企业中进行了实际应用， 并取得了良好的效果，可以取代日本同类产品，用于宝钢二期工程。
1 日本牌号轻质隔热浇注料的技术指标
日本牌号GL-80、CL-100, CL-120轻质隔热浇注料具有容重小，高温下线变化率低，抗折强度高，导热系数小等特点，其技术指标见表1。

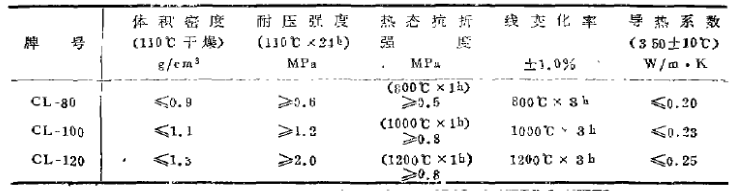

日本牌号浇注料的技术指标 表1
2 研制过锃
根据日本牌号浇注料的技术指标，确定了我厂选择原料的原则是要结合我国现有原料的资源;原料的自身容重小，强度高，高温下线膨胀及收缩小，并具有亲水性、合易性、稳定性好等优点。
2.1骨料的选择
试验证明，当结合剂的加入量确定后，轻质浇往料的强度是随着骨料自身强度的增大商增大的。选用了我厂生产的轻质陶粒作为骨料，其化学成分见表2。
2、2 粉料的选择
利用我厂轻质砖的加工副产品作为粉料，粒度在100目以下，化学成分见表2。
2.3添加剂的选择
选用江苏畨常州市化学试剂厂生产的AF-1型减水剂及CFA型促凝剂作为添加剂。
2.4结合剂的选择
在各种原料确定的基础上，轻质浇注枓的强度是随结合剂标号和用量的增加而提高的。但标号过高或用量过多不仅容重大，水化热高，线收缩大，而且也不经济。为此选用500#矾土水泥作为结含剂，其化学成分见表2。
原料的化学成分 表2
3试验结果与讨论
轻质隔热浇注料要有良好的隔热性，并能承受一定的压力。这些性能都与制品的容重有关。
把骨料、结合剂、扮料和添加剂按比例配好，加入适量的水混合均匀，捣固成型。脱膜后湿养护3天，然后进行各项性能的试验。
3.1 强度与容重的关系
将试块经110℃干燥24小时后，测定其容重。并对骨料、结合剂、粉料成分相同而容重不同的试块进行耐压强度的测定。测定结果表明。在骨料、结含剂、粉料成分相同的条件下，试块容重越大，耐压强度越高，见图1。
图1 耐压强度与容重的关系
3.2不同温度下强度的变化
将试块经110℃干燥24小时后，分别在400℃，600℃，800℃，1000℃，1100℃焙烧24小时，待冷却后测定其耐压强度和抗折强度。试验结果表明、用水泥作结合剂的轻质浇注料，中温耐压強度和抗折强度都低，表现明显的温度是100〜1000℃。原因是随着加热温度的升高，结晶水逐渐排出，水合相被破坏。但是加入添吋剂后，强度降低的幅度大为减少，当溫度升至1000℃以后，由于产生烧结现象，强度重新提高。
试验结果还表明，随着温度的升高，轻质隔热浇注料抗折强度的降低幅度远大于耐压强度的降低幅度。
图2 导热系数与容重的关系

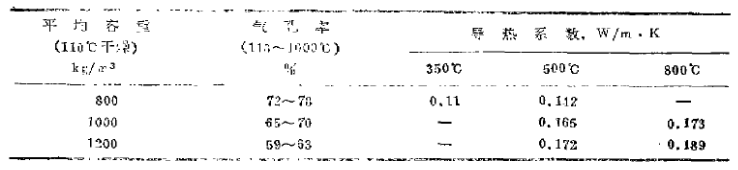

导热系数与气孔率的关系 表3

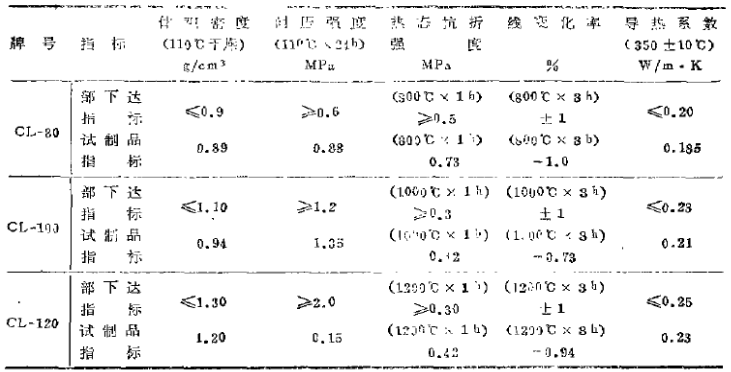

试用品与冶金部下达指标比较 表4
3.3 导热系数试验
导热性是轻质隔热浇注料的重要特性之一，随着轻质浇注料容重的增加，其导热系数也相应增大，如图2所示。
导热系数与制品气孔率的大小、气孔的大小和分布也有关，见表8。
3.4 与日本同类产品比较
我厂研制的轻质隔热浇注料指标与日本同类产品，即冶金部下达指标比较见表4。
4 轻质隔热浇注料的使用情况
我厂研制的这些制品已在首钢的大型均热炉及酒钢线材加热炉的炉顶大量使用过。实践证明该制品隔热效果良好。目前为宝钢二期工程做准备。
结语
1. 我厂研制的轻质隔热浇注料是以矾土水泥作结合剂，轻质陶粒做骨料，加入一定量的粉料和少量添加剂。该制品的基本性能达到了冶金部下达的日本同类产品的技术指标，满足了大型钢铁企业的使用要求。
2. 该制品的隔热性能好，节省能源。使用该制品还可改善作业环境，提高窑炉的使用寿命，是一种很好的隔热材料。
