1 范围
耐火水泥即铝酸盐水泥是以铝矾土和石灰石为原料，经煅烧制得的以铝酸钙为主要成分、氧化铝含量约50%的熟料，再磨制成的水硬性胶凝材料。铝酸盐水泥常为黄或褐色，也有呈灰色的。铝酸盐水泥的主要矿物成为铝酸一钙（CaO·Al2O3，简写CA）及其他的铝酸盐，以及少量的硅酸二钙（2CaO·SiO2）等。颜色多为灰色与白色
本标准规定了铝酸盐耐火水泥的属于和定义、分类、材料、技术要求、试验方法、检测规则和包装、标志、运输、贮存与使用等。
本标准适用于铝酸盐水泥。
2 规范性引用文件
下列文件对与本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本使用于本文件。凡是不注日期的引用文件，其新版本（包括所用的修改单）适用于本文件。
GB/T 176 水泥化学分析方法
GB/T 205 铝酸盐水泥化学分析方法
GB/T 1345 水泥细度检验方法 筛析法
GB/T 1346 水泥标准稠度用水量、凝结时间、安定性检验方法
GB/T 7322 耐火材料 耐火度试验方法
GB/T 8074 水泥比表面积测定方法 勃氏法
GB/T 9774 水泥包装袋
GB/T 12573 水泥取样方法
GB/T 21114 耐火材料 X射线荧光光谱化学分析熔铸玻璃片法
YS/T 89 煅烧a型氧化铝
JC/T 727 水泥净浆标准稠度与凝结时间测定仪
3 术语和定义
下列术语和定义适用于本文件
3.1 铝酸盐水泥熟料
以钙质和铝质材料为主要原料，安适当比例配制成生料，煅烧至完全或部分熔融，并经冷却所得以铝酸钙为主要矿物组成的产物。
3.2 铝酸盐水泥
由铝酸盐耐火水泥熟料磨细制成的水硬性胶凝材料，代号CA 注：在磨制CA70水泥和CA80 水泥时可参加适量的a——AL2O3粉。
4 分类
安水泥中AL2O3含量（质量分数）分为CA50、CA60、CA70和CA80四个品种，各品种如下规定：
（a） CA-50 50%≤（AL2O3）＜ 60% ，该品种根据强度分为 CA50—I 、CA50—II、CA50—III和CA50—IV
（b） CA60 60%≤（AL2O3）＜ 68%，该品种根据主要矿物组成分为CA60-I（以铝酸一钙为主）和CA60—II （以铝酸二钙为主）
（c） CA70 68%≤（AL2O3）＜ 77%
（d） CA80 （AL2O3）≥ 77%
5 材料
α—AL2O3 粉应符合 YS/T 89的规定
6 技术要求
6.1 化学成分

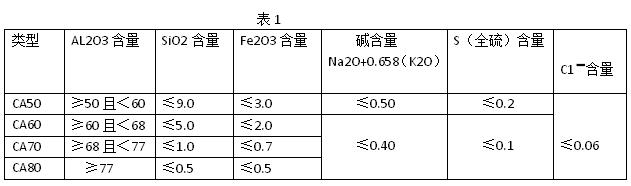

铝酸盐耐火水泥的化学成分以质量分数计，数值以% 表示，指标应符合 表1的规定
6.2 物理性能
6.2.1 细度
比表面积不小于300㎡/Kg 或45 μm 筛余不大于20% 。有争议时以比表面积为准。
6.2.2 水泥凝结时间

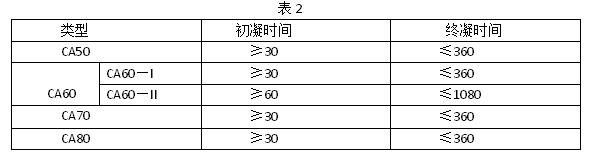

水泥凝结时间应符合表2
6.2.3 强度

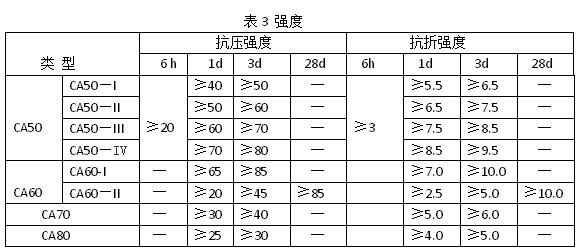

各类型铝酸盐水泥各龄期强度指标应符合表3 的规定
6.3 耐火度（选择性指标）
如用户有耐火度要求时，水泥的耐火度由买卖双方商定
7 试验方法
7.1 化学成分
7.1.1 AL2O3 、 SiO2 、 Fe2O3 、K2O 、Na2O 和 S（全硫）的含量
按GB/T 205 进行，或按GB/T 21114进行，当有争议时，以GB/T 205为准
7.1.2 C1- 的 含量按 GB/T 176进行
7.2 强度成型用水灰比
CA50耐火水泥成型时，水灰比按0.44和胶砂流动度达到14mm~165mm来确定。当胶砂流动度超出高流动度范围时，应在0.44基数上以0.01的正北数增加或减少水灰比，使制成胶砂流动度达到145mm~155mm 或减至 165mm~155mm，试件成型时用达到上述要求流动的水灰比来制备胶砂。
CA60 、CA70、CA80耐火水泥成型时，水灰比按0.40和胶砂流动度达到145mm~165mm来确定，当胶砂流动度超出该流动范围时，按CA50成型的方法进行调整，其中，胶砂流动度操作按GB/T 2419进行。
7.2.1 养护和脱模
试体成型后连同试模一起放在复合GB/T 17671—1999规定的湿气养护箱中，养护6h脱模。除6h龄期试体外，其他龄期试体脱模后应尽快放入GB/T 17671-1999 规定的水中养护。养护时不得与其他品种水泥试体放在一起。当因脱模可能影响试体强度试验结果时，可以延长脱模时间，并做记录。
