1 范围
本标准规定了高铝浇注料的牌号、技术要求、试验方法、质量评定程序、包装、标志、运输、储存及质量证明书。
本标准适用于以高铝质原料制成的致密耐火浇注料，主要用于工业窑炉等热工设备。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3001 耐火材料 常温抗折强度试验方法
GB/T 5072 耐火材料 常温耐压强度试验方法
GB/T 5988 耐火材料 加热永久线变化试验方法
GB/T 6900 铝硅系耐火材料化学分析方法
GB/T 7322 耐火材料 耐火度试验方法
GB/T 15545 不定形耐火材料包装、标志、运输和储存
GB/T 17617 耐火原料和不定型耐火材料 取样
GB/T 21114 耐火材料 X射线荧光光谱化学分析一熔铸玻璃片法
YB/T 5200 致密耐火浇注料 显气孔率和体积密度试验方法
YB/T 5202.1 不定型耐火材料试样制备方法 第1部分 ：耐火浇注料
3 牌号
根据AL2O3 含量将高铝浇注料分为 GLJ—50、GLJ—60、GLJ—65、GLJ—70、GLJ—80 五个牌号。牌号中GL、J 分别为 高铝、浇的汉语拼音字母，数字代表AL2O3质量百分数。
4 技术要求

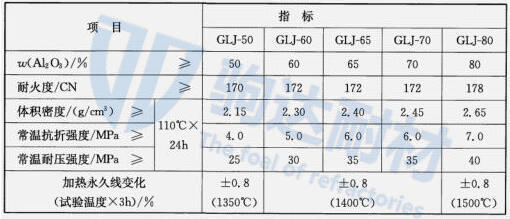

高铝浇注料的理化指标应符合表1的规定
5 试验方法
5.1 试样的制备按YB/T 5202.1 的规定进行。
5.2 氧化铝的测定按 GB/T 6900或GB/T 21114的规定进行
5.3 耐火度的测定按 GB/T 7322 的规定进行。
5.4 体积密度的测定按 YB/T 5200的规定测定。
5.5 常温康泽强度的测定按 GB/T 3001 的规定进行
5.6 常温耐压强度的测定 按GB/T 5072 的规定进行
5.7 加热永久线变化的测定按 GB/T 5988 的规定进行。
6 质量评定程序
6.1 组批
产品按同一牌号组批，每批不大于60t，原料变更时应另行组批。
6.2 抽样及合格判定规则
6.2.1 产品抽样按GB/T 17617进行
6.2.2 氧化铝含量、常温耐压强度、加热永久线变化为验收检验项目。
6.2.3 检验结果的平均值复合表1的规定时，为合格。如有不合格项目时，应按6.2.1重新抽取式样对该项目进行复验。复验结果的平均值复合表1的规定，判定该批产品为合格，否则为不合格。
6.3 合格评定形式
合格评定可采用供货方声明，使用方认定或第三方认证的形式行进。
7 包装、标志、运输、储存及质量证明书
7.1 包装、标志、运输、储存按GB/T 15545的规定进行。
7.2 产品发出时应附有质量证明书，载明供方名称、需方名称、生产日期、标准编号、产品名称、牌号、批号、理化指标及保存期等内容。
7.3 产品发出时应附有产品使用说明书。
