耐火砖拱角砖型号

耐火砖拱角砖的尺寸在搭配使用时事实上包括一个直角三角形，即有两个互为余角的倾斜角。例如，倾斜角Φ=52^o的拱角的另一倾斜角为38^o，所以中心角104^o的拱顶所采用的38^o拱脚可用52^o  的耐火砖拱角砖的另一倾斜角。厚度380及440mm的炉顶拱脚的两余角有时这样使用。这样，拱脚的标准倾斜角包括30^o．38^o，45^o，52^o及60^o。耐火砖拱脚砖的斜面长度L应等于所配用楔形的大小头距离b，一般采用114，230，300，380及440mm。

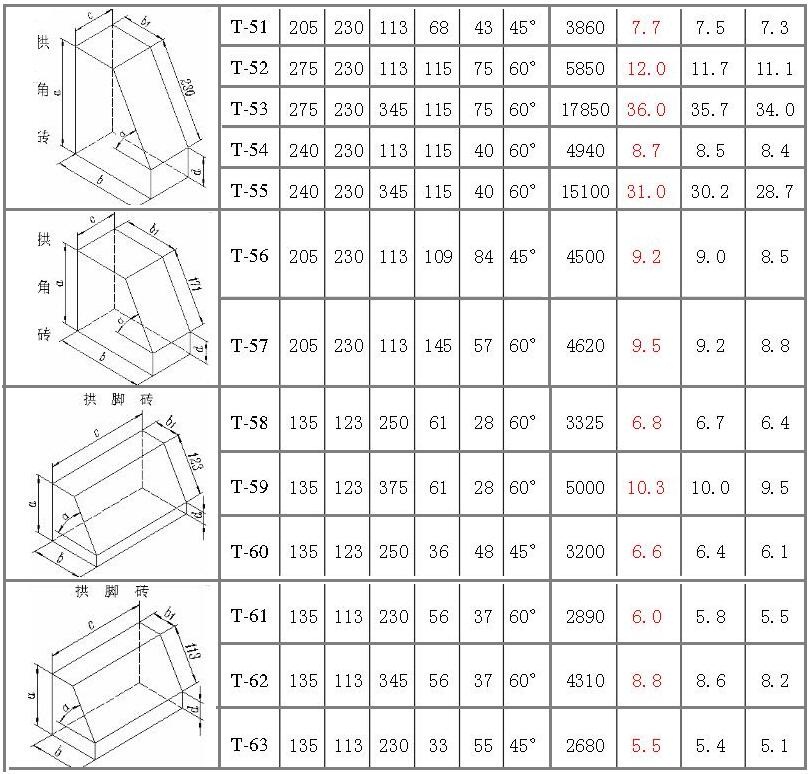

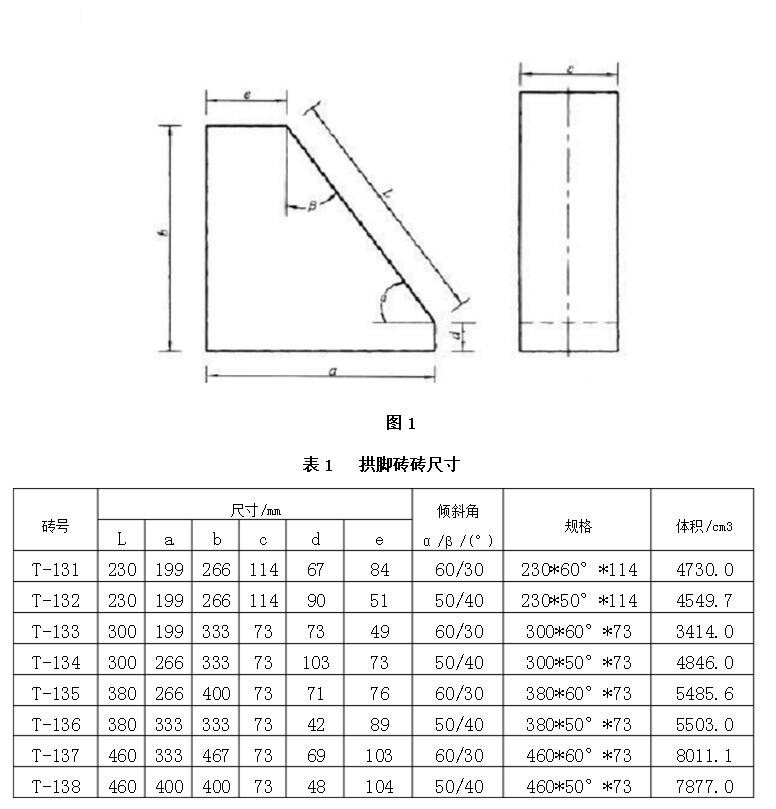

耐火砖拱角砖的厚度c应等于所配用楔形砖的有效尺寸c，用于侧楔形砖的耐火砖拱脚砖的厚度C=230mm；用于230mm，竖楔形砖的拱脚的厚度c取114mm.为减轻重量，斜而长300，380及400mm的耐火砖拱脚砖的厚度减半，即75mm.但砌阶梯状斜顶时，经常发现两块拱|角砖并排砌在一起，厚度超过拱顶砖环的宽度150mm，由于多一条砖缝，加之尺寸的正偏差及面积的扭曲，其厚度有竟达160mm。这给砌斜顶带来相当大的困难。为消除这一缺点，在修订耐火砖尺寸标准时已将耐火砖拱脚砖的厚度改为73mm。两直角边尺寸，可根据倾斜角计算出来。耐火砖拱角砖常用的有效尺寸，及规格型号如下图所示。
