刚玉尖晶石浇注料，普遍称“铝-尖晶石浇注料”。它是一种新型钢包用耐火材料。作为钢包内衬，镁铝尖晶石具有阻止熔渣渗透、抗结构剥落的效果。以该种材料为主材料制成的刚玉尖晶石自流浇注料在钢包上使用，其耐蚀性等于或高于振动的同材质浇注料。在国内，刚玉-尖晶石浇注料作为座砖及炼铁的铁钩浇注料也取得了良好的使用效果。
尖晶石作为细粉配料，浇注料抗熔渣侵蚀和渗透都比较好。其原因有：
1、尖晶石细粉可以大量吸收渣中的氧化铁，使氧化铁凝固，减缓了渣的浸透；
2、渣中CaO与细粉中AL2O3生成针状物，使气孔微细化，抑制了渣渗透；
3、使富化SiO2液相变得粘稠，抑制渣渗透。
另外，该浇注料中还加入了改性剂，使AL2O3晶格活化，与AL2O3形成固溶物，有利于AL2O3烧结。进而提高材料抗热震性能。
刚玉尖晶石自流浇注料的硬化机理
自流浇注料与振动浇注料在基本组分方面没有大的差别，自流浇注料之所以能够不需外力而流动，是因为通过加入反絮凝剂（悬浮剂）使其内部带不同电荷的微粉颗粒之间产生排斥力而产生流动。因此刚玉尖晶石自流浇注料硬化机理与刚玉尖晶石浇注料的硬化机理一致，仍由水化结合和凝聚结合共同起作用。
自流耐火浇注料以其混合后流动性为特征，具有这种流动性的浇注料无需人为施加外力即可流动和脱气。与普通浇注料相比，它具有以下特点：
1、自流，在自重作用下无需振动即可流动；
2、自平，有导流板存在时自我找平；
3、施工体表面平整；
4、具有可泵性；
5、施工时间短，无噪音，劳动条件好。

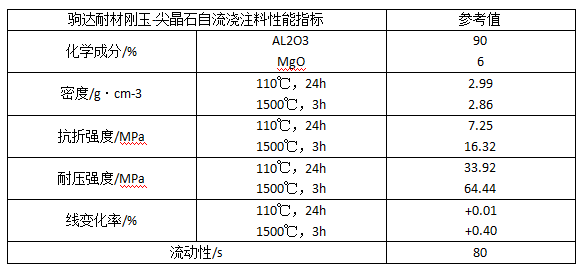

刚玉尖晶石自流浇注料的适用范围
刚玉尖晶石自流浇注料主要用于锅炉、加热炉、钢包等高温热工设备并取得良好的使用效果。
