电熔锆莫来石砖，锆刚玉砖等新一代轧钢加热炉出钢槽用的新材料。这些新材料的应用，避免了水冷铸铁出钢槽对钢坯的冷却作用，同时，与耐火砖砌筑的出钢槽相比，高温耐磨性显著提高，对延长出钢槽的使用寿命起到了明显的作用。但是，随着对出钢槽所用材料耐磨性能的不断提高相继我公司研发出了出钢槽使用的铬刚玉砖。

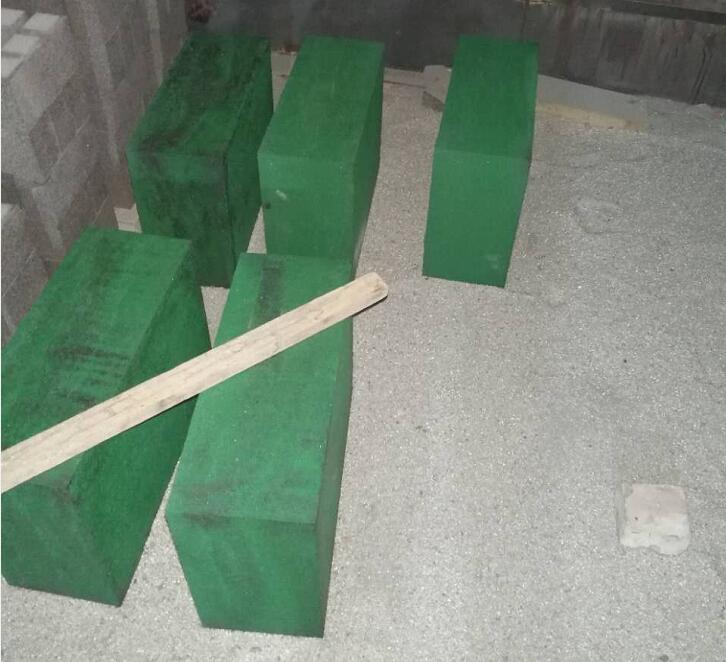

铬刚玉砖系列产品所用原料是由氧化铝和氧化铬按一定比例配比，经过高温熔化合成的一种固溶体。采用特种耐火材料生产工艺制成耐火砖，可以改善和提高制品的内在质量，提高制品的高温性能。我厂开发生产的部分高性能铬刚玉砖在使用中可达到国外同类产品的质量水平。
1 性能分析
制品的强度高纯刚玉砖的常温耐压强度一般在70~100MPa高性能铬刚玉砖的常温耐压强度一般＞150MPa，其强度明显高于刚玉砖。这是由于制品在烧成过程中，其颗粒与颗粒之间，颗粒与细分之间均形成了AL2O3-Cr2O3固溶体，该固溶体象桥一样把颗粒、细粉链接在一起，使材料的强度大大提高。
热震稳定性，据资料报道在刚玉中加入Cr2O3，当Cr2O3含量为10%~66%时，材料的热震稳定性随Cr2O3含量的增加而降低，即Cr2O3含量低的铬刚玉砖，其热震稳定性好于Cr2O3含量高的铬刚玉砖。我厂推广应用的高性能铬刚玉砖Cr2O3含量在12%~20%之间，其热震稳定性比刚玉砖有所提高：尤其是加入少量产生相变的添加剂而生产出的铬刚玉砖，热震稳定性更优。
2 应用范围
在钢铁行业中使用，铬刚玉砖材质比刚玉砖材质使用寿命延长一倍以上。如钢包透气砖等，在有色冶炼行业使用，铬刚玉砖的耐磨性及抗侵蚀性能明显优于其他砖种，在炭黑行业中，广东茂名炭黑长使用铬刚玉砖比相同条件下使用的刚玉砖寿命延长一倍。本厂生产的铬刚玉砖在石油化工行业中，大、中型化肥厂气化炉内由于长期高温（1350~1450℃）、高压（3.1~8.53MPa）、强还原气氛（CO+H2+CH4）且气流速度大（约10m·8-1），对炉内耐火材料的侵蚀、破坏较严重，所以对炉衬耐火材料要求更高。高性能铬刚玉砖密度大，强度高，比刚玉砖更具有抗气流冲刷能力及耐磨性。在刚玉砖中引入Cr2O3，使制品的内在质量发生变化，使砖的抗熔渣侵蚀及抗渗透性显著提高，在气化炉上使用铬刚玉砖可以提高气化炉的使用寿命。
