由于残渣炉在生产过程中，炉衬耐火材料要面临残渣的侵蚀和经常性急冷急热的冲击，所以要选用抗热震性好、抗侵蚀的刚玉莫来石砖为主要耐火材料，炉底周边用刚玉质捣打料，炉衬外面使用热导率低的莫来石轻质砖。
一、炉衬耐火材料的施工所需要注意的事项
1、炉墙与炉底的施工
基本要求：内衬与外衬的水平缝不能直通，内衬与外衬的上下层砖的立砖缝不能在一条直线上。铺炉底浇注料要控制两边的高度和斜度。炉墙刚玉莫来石砖和炉底刚玉莫来石砖之间的间隙用高铝质浇注料填充。在砌筑刚玉砖时，要边砌边注意检查炉体中心点和椭圆度，以便及时校正。
1、烟道口砖的施工
基本要求：烟道口砖是一种特制异型刚玉莫来石砖，烟道口砖与水平烟道砖的链接处要严密无缝，防止漏气、漏水。
2、炉喉及炉墙上部的施工
基本要求：搭好托架、安装好拖转用胎具，校正中心不偏离。要注意砌好的刚玉莫来石砖在上后方要砌成斜坡，以保证与拱角砖斜面的距离。
3、拱角砖和炉顶砖的施工
基本要求：砌砖时要注意检查中心（半径）和炉体内径
二、检查与烘炉
1、检查与清理
（1）检查炉内腔各部位相关尺寸；
（2）检查砌炉质量；
（3）全面清理炉内残留物，炉底加浇注料涂层。
2、自然干燥
（1）上下口不封，用红外灯烘干7天；
（2）在下口加小吹风机排湿。
3、最后一步为加热干燥及烘炉
三、总结
由于各种原因需频繁的停炉，升、降温，特别是炉顶喷水口，对耐火材料构成经常性的急冷急热冲击，所以，DMT残渣炉炉衬要选用抗热震性好、抗侵蚀的刚玉莫来石砖为主要耐火材料。

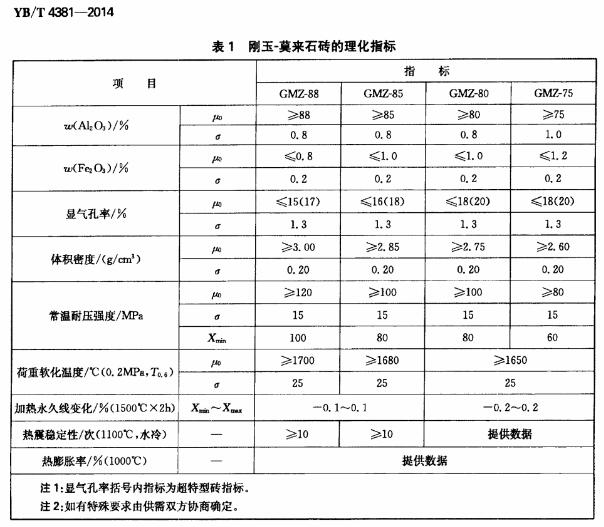

我们生产的刚玉莫来石砖采用的以优质工业氧化铝为原料经电容冶炼而成的电熔白刚玉，合成莫来石、氧化铬等为原料，经成型、高温烧结而成。产品具有结构致密、耐压强度高、耐高温（≥1790℃）、热震稳定性好，耐酸、碱性气体侵蚀，不受H2、CO等还原气体的影响。
刚玉莫来石砖氧化铝含量高、杂质含量低、化学稳定性好。刚玉莫来石砖的强度及稳定气孔结构使得材料能在高温下使用，它的低密度及低热传导率能大量节省能量。
