刚玉是多晶氧化铝材料。氧化铝是地壳的主要组分之一，具有资源丰富、 相对廉价易得的优势。刚玉具有耐高温、高强度、高硬度、电绝缘、耐腐蚀等物 理化学特性。由此，刚玉成为用途极为广泛的耐火材料。
刚玉为三方晶系矿物，其《。= 1.768，' = 1.760，〜一〜 = 0• 008,相对密 度为4. 02,硬度为9。刚玉有时含少量Fe、Mn、Cr和Ti等杂质。刚玉可被这 些杂质染成不同的颜色。
刚玉的熔点高达2050°C。优质刚玉制品的耐火度大于1900°C，荷重软化开 始温度约1850°C,极限使用温度1950°C，长期使用温度1800°C。但是，刚玉的 热膨胀系数为8. SXKr6TT1,属于抗热震性中等偏下的物质。刚玉的硬度为9, 是仅低于金刚石和少数人工合成的高硬矿物。氧化铝制品具有很高的强度，常温 耐压强度可达2000MPa;常温抗折强度可达250MPa以上，100CTC时抗折强度 还有150MPa。高密度的氧化铝制品可以较好地抵御铁、铝、镍、钒等熔融金属 的侵蚀;常温下，不受硫酸、盐酸、硝酸、氢氟酸的腐蚀，但高温下，氟化钠、 浓硫酸对氧化铝有一定侵蚀。氧化铝对玻璃、炉渣的侵蚀有一定的抵抗力。

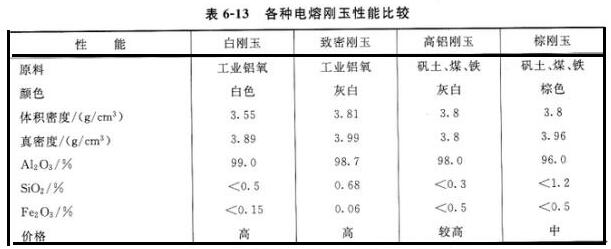

根据制造方法不同可将刚玉分为两大类：其一，以矾土为原料直接制造的刚玉 茛料，如棕刚玉、高铝刚玉;其二，从矾土中提炼出氧化铝，再将工业铝氧制成刚玉 g料，如白刚玉、致密刚玉、烧结刚玉等。各种电熔刚玉的性能比较见表6-13。
由表6-13可知，就纯度和价格而论，白刚玉最高，致密刚玉其次，高铝刚 £再次，棕刚玉最低。白刚玉、致密刚玉都是由工业铝氧生产的。致密刚玉的纯 雯低于白刚玉，但密度高于白刚玉。高铝刚玉和棕刚玉都是由矾土生产的。棕刚 玉的纯度低于高铝刚玉，但真密度高于高铝刚玉.
烧结刚玉是以工业铝氧为原料，经磨细、压球，再经约1800蚓的超高温烧 结制出的耐火原料。烧结刚玉的致密度很高，显气孔率较低，其体积密度> 3. 50g/Cm3,显气孔率<4. 5%。因此，烧结刚玉具有类似电熔刚玉的性质：高 温下具有良好的体积稳定性，不受还原气氛的影响，对金属液和玻璃液的侵蚀有 一定抵抗性。表6-14显示了烧结刚玉的性能。
