1 范围
本标准规定了加热炉用高铝质锚固砖的术语和定义、牌号、形状尺寸、技术要求、实验方法、质量评定程序、包装、标志、运输、储存及质量证明书。
本标准使用与加热炉、梭式窑及循环流化床锅炉等工业炉用高铝质锚固砖。
2 规范性引用文件
下列文件对于本文件的用用是必不可少的。凡是注日期的引用文件，仅所注日期的版本使用与本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）使用与本文件。
GB/T 2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法
GB/T 5072 耐火材料 常温耐压强度试验方法
GB/T 5988 耐火材料 加热永久线变化试验方法
GB/T 6900 铝硅系耐火材料化学分析方法
GB/T 7320 耐火材料 热膨胀试验方法
GB/T 7321 定形耐火制品试样制备方法
GB/T 8170 数值修约规则与极限数值的表示和判定
GB/T 10325 定形耐火制品验收抽样检验规则
GB/T 10326 定形耐火制品尺寸、外观及断面的检查方法
GB/T 16546 定形耐火制品包装、标志、运输和储存
GB/T 18930 耐火材料术语
GB/T 21114 耐火材料 X射线荧光光谱化学分析 熔铸玻璃片法
YB/T 370 耐火制品荷重软化温度试验方法（非示差升温法）
3 术语和定于
GB/T 10325 、 GB/T 18930 界定的以及下列术语和定义适用于本文件
3.1 高铝质锚固砖
高铝质锚固砖是指具有特定形状在工业窑炉炉壳或支撑炉衬的钢结构上安装，并埋入耐火材料衬体中起锚固和连接作用的高铝质耐火砖。
3.2 常温抗拉强度
在室温下，具有一定尺寸的条形试样按规定条件加荷，在断裂前单位面积上所能承受的极限拉应力。
4 牌号及形状尺寸
4.1 牌号
产品按其理化指标分为 LM-55、LM-65 和LM-75 三个牌号：其中L、M分别是“铝”、“锚”的汉语拼音首字母，其后的阿拉伯数字为三氧化二铝的质量百分数。
4.2 产品的形状及尺寸，由供需双方协议确定
5 技术要求
5.1 砖的理化指标 应符合表1 的规定。

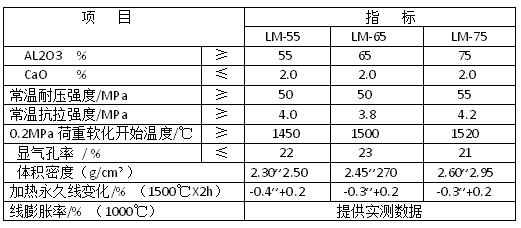

表1 砖的理化指标
5.2 砖的尺寸允许偏差及外观应符合表2的规定

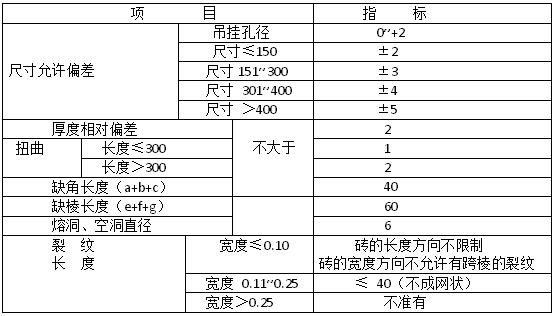

表2 砖的尺寸允许偏差及外观
6 试验方法
6.1 砖的检验制样按GB/T 7321 进行。
6.2 AL2O3 、CaO的测定按 GB/T 6900或 GB/T 21114 进行。
6.3 显气孔率、体积密度的测定按 GB/T 2997 进行
6.4 常温耐压强度的测定按GB/T 5072 进行。
6.5 加热永久线变化的测定按 GB/T 5988 进行。
6.6 线膨胀率的规定 按GB/T 7320 进行
6.7 荷重软化开始温度的测定按 YB/T 370进行
6.8 砖的尺寸、外观及断面的检查按GB/T 10326 进行。
6.9 常温抗拉强度的测定按附录 A 进行。
7 质量评定程序
7.1 组批
按同一牌号进行组批，每批不超过50T
7.2 抽样及合格判定规则
砖的抽样、验收按 GB/T 10325 进行。AL2O3 含量、常温耐压强度、显气孔率、荷重软化开始温度为验收检验项目。
7.3 合格评定形式
合格评定可采用供货方声明、使用方认定或第三方认证的形式进行
8 包装、标志、运输、储存及质量证明书
8.1 砖的包装、标志、运输和储存按GB/T 16546 进行。
8.2 砖发出时应附有供方质量监督部门签发的质量证明书，载明供方名称、需方名称、发货日期、产品名称、产品编号、牌号、批号及相应的理化指标等。
6 试验方法
6.1 砖的检验制样按GB/T 7321 进行。
6.2 AL2O3 、CaO的测定按 GB/T 6900或 GB/T 21114 进行。
6.3 显气孔率、体积密度的测定按 GB/T 2997 进行
6.4 常温耐压强度的测定按GB/T 5072 进行。
6.5 加热永久线变化的测定按 GB/T 5988 进行。
6.6 线膨胀率的规定 按GB/T 7320 进行
6.7 荷重软化开始温度的测定按 YB/T 370进行
6.8 砖的尺寸、外观及断面的检查按GB/T 10326 进行。
6.9 常温抗拉强度的测定按附录 A 进行。
7 质量评定程序
7.1 组批
按同一牌号进行组批，每批不超过50T
7.2 抽样及合格判定规则
砖的抽样、验收按 GB/T 10325 进行。AL2O3 含量、常温耐压强度、显气孔率、荷重软化开始温度为验收检验项目。
7.3 合格评定形式
合格评定可采用供货方声明、使用方认定或第三方认证的形式进行
8 包装、标志、运输、储存及质量证明书
8.1 砖的包装、标志、运输和储存按GB/T 16546 进行。
8.2 砖发出时应附有供方质量监督部门签发的质量证明书，载明供方名称、需方名称、发货日期、产品名称、产品编号、牌号、批号及相应的理化指标等。
