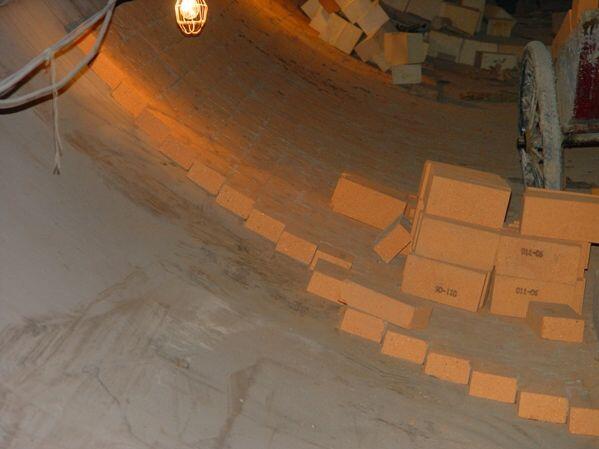

回转窑补窑简便的方法，用于回转窑砖衬局部掉砖或严重侵蚀的修补。该方法通过将修补部位的杂物清理干净，露出洁净的砖茬，并在窑筒体上铺塑料布或牛皮纸，再在砖茬处涂上PA—80胶，然后直接捣打加磷酸的PA—80胶耐火混凝土或钢纤维混凝土。用该方法补窑，修补的窑衬寿命长、烘烤时间短、施工简单、易操作，尤其适合于损坏面积小于2m.1.一种用于修补回转窑砖衬局部掉砖或严重侵蚀的回转窑补窑方法。
其特征在于：
(1)将修补部位的杂物清除，露出洁净的砖茬;(2)在窑筒体与耐火混凝土间铺塑料布或牛皮纸;(3)在砖茬处涂上PA一80胶;(4)对于小于0.5m2的修补面积采用直接捣打加磷酸的PA一80胶耐火混凝土，其配比为(重量%)：高铝骨料粒度0～15mm，50～60%;高铝熟料粉粒度为小于0.088mm>80%，40～50%;在上述骨粉料外，另处加入下述成分：高铝水泥400#以上3～5%;PA-80胶20～25%;磷酸浓度为40～45%5～7%;(5)对于大于0.5m2的修补面积采用直接捣打加磷酸的PA一80胶钢纤维耐火混凝土，其配比为(重量%)：高铝骨料粒度0～15mm，50～60%;高铝熟料粉粒度为小于0.088mm>80%40～50%;在上述骨粉料外，另外加入下述成分：高铝水泥400#以上3～5%;PA-80胶20～50%;耐热钢纤维Φ0.3～0.5mm×25～35mm3～4%;(4)、(5)中的外加成分均为占骨、粉料总重量的百分比，磷酸在施工前24小时加入，困料8小时后再加入PA一80胶进行困料;(6)修补后砖衬在大于20℃环境下凝固，时间为：小于0.5m2的修补面积为4小时;大于0.5m2的修补面积为8小时，然后烘窑。
