1：范围
本标准规定了耐热钢纤维增强耐火浇注料炉辊的分类、技术要求、试验规则、包装、贮存、运输及质量证明书。
本标准适用于辊底炉用耐火浇注料炉辊。
2：引用标准
下列标准所包含的条文，通过在本标准中引用而构成的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方用探讨使用下列标准最新版本的可能性。
GB 6900.4一86 粘土、高铝质耐火材料化学分析方法 EDTA容量法测定氧化铝量
GB 10326一88 耐火制品尺寸、外观及断面的检查方法
YB/T 5200一93 致密耐火浇注料 显气孔率和体积密度试验方法
YB/T 5201一93 致密耐火浇注料 常温抗折强度和耐压强度试验方法
YB/T 5202一93 致密耐火浇注料 稠度测定和试样制备方法
YB/T 5203一93 致密耐火浇注料 线变化率试验方法
3：分类
耐火浇注料炉辊按使用温度分为两类：
第一类：适于温度≤980℃的辊底炉 ，代号LG-1
第二类：适于温度≤1200℃的辊底炉 ，代号为LG-2
“LG”分别为“炉辊”两字汉语拼音的首字母
4：技术要求

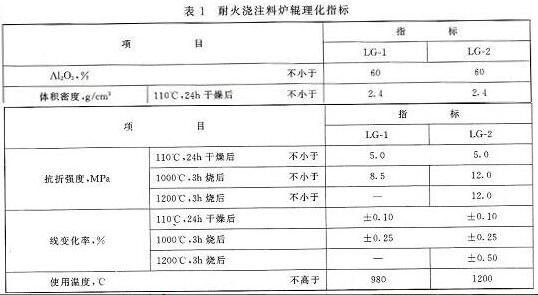

4.1 耐火浇注料炉辊的理化指标应符合表1的规定
注：因耐火浇注料炉辊制样困难，其理化指标的检验试样可用制作炉辊的浇注料制取。

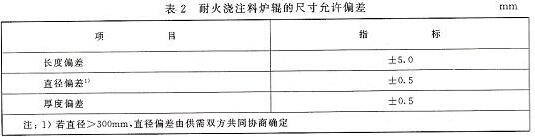

4.2 耐火浇注料炉辊的尺寸允许偏差应符合表2的规定
4.3 起亚要求，由供需双方共同协商确定。
5试验方法
5.1 AL2O3 含量的化学分析按GB 6900.4 的规定进行。
5.2 试样制备按YB/T 5202的规定进行。
5.3 体积密度的测定按YB/T 5200的规定进行
5.4 抗折强度的测定按 YB/T5201 的规定进行
5.5 线变化率的测定按YB/T 5203的规定进行。
5.6 炉辊尺寸测定按GB 10326 的规定进行
6 检验规则
6.1 组批规则
一做炉子用的同一牌号的耐火浇注料炉辊为一批。
6.2.1 理化性能检验的取样
随机取5袋散状混合料，等量取样，共取出不少于 20Kg 的样品。
6.2.2 外观尺寸检验的取样
每批耐火浇注料炉辊外观尺寸检验可按总根数的10%取样。
6.3 判定与复验规则
6.3.1 理化性能检测
按表1所示各项目进行检验，如有不合格项目可重新取双倍数量的试样，进行不合格项目的复验，复验结果若有一项不合格即判为不合格品。
6.3.2外观质量检验
炉辊外观质量应符合表2的规定。如有不合格项目，允许翻垛重新取双倍数量的试样，进行不合格项目的复验，复验结果若有一项不合格即判为合格品。
7 包装、贮存和运输
7.1 包装
耐火浇注料炉辊用编织套包扎，如用其他包装形式由供需双方协商确定。
7.2贮存
7.2.1 耐火浇注料炉辊应存放在高于5℃的防潮仓库内，避免碰撞损坏
7.2.2 贮存期限为6个月。
7.3 运输
7.3.1 耐火浇注料炉辊在运输装卸时，均应轻装轻卸，紧密排列避免碰撞损坏。不同种类的制品应标志清楚不能混杂。
7.3.2 运输车、船必须干净，并有防雨措施。
8：产品质量证书
耐火浇注料炉辊出厂应符有质量监督部门签发的质量证明书，注明产品名称、生产日期、理化检测结果和检验日期等内容。
