生产碳化硅制品，首先要有碳化硅原料。碳化硅的工业生产方法是将石英砂（56%）、煤焦（35%）、锯末(7%)和食盐（2%）混合在一起，在电阻炉中加热到2200℃左右，食盐的作用是除去石英砂和煤焦的杂质，而锯末的作用是产生气孔，使生成的气体容易逸出。电炉中间用石墨或碳颗粒堆积成柱状电阻发热体，所配原料紧密填充在发热体四周。烧成的块状晶体经破碎，酸、碱、洗涤，然后磁选去除微量的铁，干燥即得碳化硅原料。
碳化硅制品可用反应烧结法制造。将粒度配比合适的a-Sic粉与胶体石墨在瓷球磨筒中均匀混合20h，加入结合剂羧甲基纤维素或聚乙烯醇的酒精溶液，在钢模中成型，压力为50~70MPa。 碳化硅熔点高、比重低、莫氏硬度9.2，强度较高，热震稳定性较好，不溶于水和酸，但能溶解在熔融碱中。碳化硅在800~1140℃之间的抗氧化能力差，因为此时生成的氧化膜（SiO2）较疏松，起不到充分保护作用。当温度升高，达到1550℃时，其抗氧化性能变好。

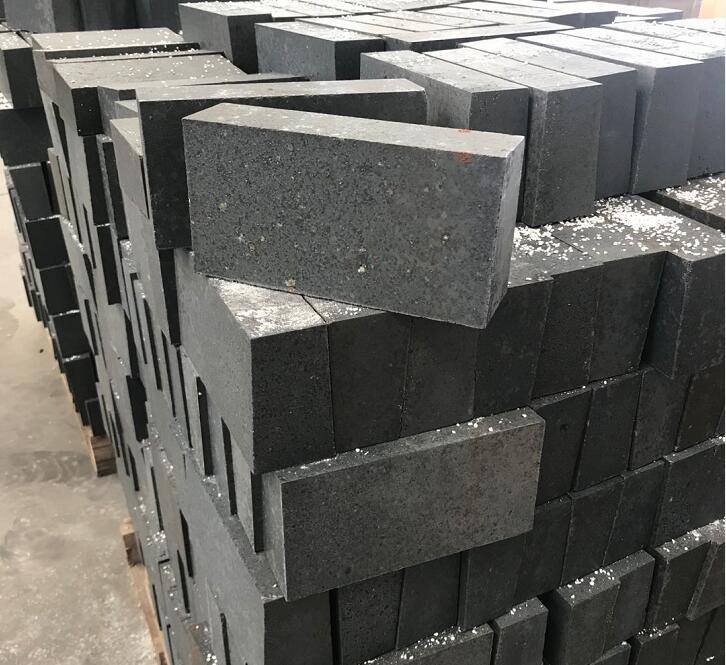

碳化硅可用于制造磨料、磨具：用于制造硅碳棒、硅碳管等电阻发热元件：用于制造喷气飞机、燃气轮机、火箭发动机尾喷管等，用于制造熔融金属输送管道、过滤器、坩埚等：更重要的是用于制造特种耐火材料制品，使用在侵蚀、磨损严重的部位。
