自流耐火浇注料在中间包和钢包的永久衬上，应用较多，寿命提高几倍。在钢包工作衬上，曾试用过但寿命比同材质振动耐火浇注料的低一些。当采用自流耐火浇注料修补钢包工作衬时，其施工方便，使用效果也较满意。
在中间包和钢包的永久衬上，开始用体积密度较大的高铝质自流耐火浇注料，但散热较快，致使钢水温度降低或发生冷钢现象，后来用体积密度略小些的自流耐火浇注料，其效果较好。

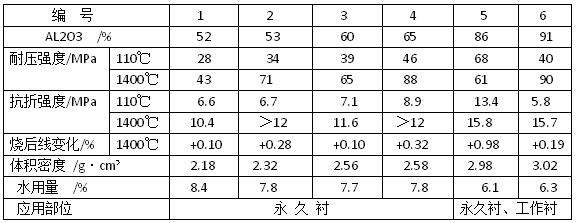

下表为中间包和钢包用自流耐火浇注料的性能。编号1和编号2，用三级矾土熟料和焦宝石作耐火骨料，并添加轻质高铝或轻质莫来石骨料，用特级矾土熟料做细粉，并添加α-AL2O3 和 SiO2超微粉，用CA-50水泥作结合剂和聚磷酸盐作分散减水剂。编号3和编号4 用特级或一级矾土熟料作耐火骨料和粉料，后者用莫来石作部分粉料，添加复合超微粉，用CA-70水泥做结合剂并加减水剂。编号1~4均掺加膨胀剂和烧结剂。编号5用AL2O3＞88%的特级矾土熟料做耐火骨料，用白刚玉、矾土基尖晶石（AL2O3 62% 和 MgO 29%）、MgO大于95%的烧结镁砂和α-AL2O3超微粉作耐火粉料，SiO2大于93%的μf-SiO2 作结合剂并加减水剂。编号6用致密刚玉作粗骨料，板状刚玉作中粒骨料，电熔白刚玉作细骨料和粉料，添加富铝尖晶石和电熔镁砂粉、α-AL2O3和SiO2超微粉，用CA-80水泥做结合剂并加减水剂。耐火骨料质量比约为63:37.
从表中看出，硅酸铝质、铝镁尖晶石质和刚玉镁尖晶石质自流耐火浇注料的性能是优良的，强度高，烧后线变化均呈膨胀状态，有利于使用。另外，编号1和编号2的350℃热导率约为0.62W/（m·K），也有利于保温隔热。
