矾土水泥浇注料是以CA-50水泥做结合剂，与耐火骨料和粉料或掺外加按比例配合并经加水搅拌、成型及养护后制成的。其特点是快硬高强，价廉易得，施工方便。当采用硅酸铝质材料配制耐火浇注料时，具有一定的抗硫酸盐侵蚀能力。该浇注料的使用温度为1400℃左右。过去，矾土水泥耐火浇注料广泛用于轧钢加热炉等热工设备，能实现机械化筑炉，使用寿命2~4年：现在，该浇注料主要用于锅炉和石化工业炉等窑炉，在冶金系统中，低温热工设备上也应用，并取得良好效果。

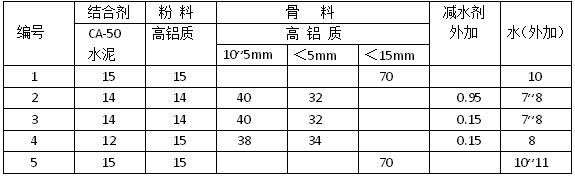

矾土水泥耐火浇注料是不定形耐火材料中的重要品种，常用配合比列于下表。表内编号1~3所用耐火骨料和粉料是用三级矾土熟料制备的，编号4为一级矾土熟料的，编号5为一级粘土熟料的。
在一般情况下，矾土水泥和耐火粉料的总用量为27%~30%，耐火骨料用量为70%~73%。CA-50水泥用量为10%~20%。当耐火浇注料用于中高温部位时，应尽量减少水泥用量，同时增加耐火粉料用量，其品级应与耐火骨料相同或搞一个等级：耐火骨料应根据窑炉使用温度合理选择，做到物尽其用。其颗粒级配，通常采用两级级配，也可用统料，一般以砂率（即细骨料占整个骨料的比值）为0.45~0.55来控制：水用量一般用质量百分比表示。其总原则是，在保证浇注料拌合物的和易性情况下，应尽量减少水用量。
应当指出，常用配合比并不是一成不变的。它将根据原材料的品种和使用条件，在生产或施工时，经实验确定耐火浇注料的配合比，以满足窑炉工程的使用条件。同时应尽量掺加外加剂，以改善浇注料的施工性能和耐火性能。
