作为耐火浇注料的结合剂有粉剂结合剂，胶凝剂结合剂，和水硬性结合剂，铝酸盐水泥是粉剂结合剂的一种高强结合剂通常使用量在耐火浇注料整体成份约占8%~10%左右，所以占据了必不可缺的使用份量，铝酸盐水泥就是我们平时所说的高铝水泥或者是耐火水泥，牌号有多种牌号根据它的成分，凝结时间，凝结强度分为CA-50，CA-60，CA-70，CA-90 等
铝酸盐水泥分为铝酸钙水泥、铝酸钡水泥和铝酸钡锆水泥等作为不定形耐火材料的结合剂或外加剂，应用最多的是铝酸钙水泥。
铝酸钙水泥是由烧结法或熔融法生产的铝酸钙水泥熟料经磨细而制成的水硬性胶凝材料。它具有快硬高强、耐火和抗硫酸盐侵蚀等特点，其品种主要有CA-50水泥、CA-60水泥、CA-70水泥和CA-80水泥等。另外，还有电熔铝酸钙水泥和铁矾土水泥。铁矾土水泥的化学成分为AL2O3在40%—50%，CaO 在36%~40%，Fe2O3在8%~17%，SiO2在 3%~9%，其主要矿物成分分为CA 、C4AF、C2AF 和 C4F等。该水泥特点是快硬高强，适用于耐火喷涂料结合剂。
铝酸盐水泥是不定形耐火材料的良好结合剂或外加剂，也是使用较多的。应当指出，铝酸盐水泥国标 GB201—2000中规定，其代号为CA，按AL2O3 含量百分数为四类：CA-50,50%≤AL2O3＜60%：CA-60，60%≤AL2O3≤68%：CA-70,68%≤AL2O3＜77%和CA-80,77%≤AL2O3。简称为CA-50水泥，依此类推。（下表）为铝酸盐水泥化学成分和耐火度。其中全硫和氯含量均为≤0.1%，用户需要时可提供测定结果。
铝酸盐水泥细度：比表面积不小于300㎡/Kg或0.045mm筛余不大于20%。CA-60水泥初凝时间不得早于60min，其余牌号的不得早于30min：CA-60水泥终凝时间不得处于18h，其余泡好的不得迟于6h。

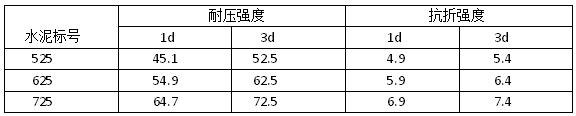

CA-50水泥的主要矿物组成为CA，属于快硬早强型水泥，其耐火度≥1460℃。下表为CA-50水泥各龄期强度。该水泥标号以3d耐压强度命名，并取整数。725#水泥一般用于喷涂料。
