高强度耐火浇注料是一类常温耐压强度≥60MPa，体积密度≥2350Kg/m3的不定型浇注料，种类牌号比较广泛，此类浇注料可以根据形成硬化方式分为两大类①水硬性结合硬化②胶凝剂结合硬化的两大类材料。
耐火浇注料的强度是证明浇注料的重要指标也是衡量耐火浇注料耐磨系数，以及体积密度的基数标准，强度单位用[斯卡]（Pa）表示，通常用兆帕（MPa）表示。常温耐压强度值养护到期的试样、在室温下单位面积上所能承受的极限压力，即在室温下试样收到压力负荷的作用而破坏是的极限应力。其强度的大小，取决于结合剂及其外加剂的种类和用量，也受原材料纯度、配合比、拌和用液体数量、施工方法和养护制度等因素的影响。耐压强度的检验，是在专用加压装置上以规定的加荷速率，施加压应力直至试样破坏。受压面位40mmX40mm，每次强度检测时，魅族试样不得少于6块。即每组3条试样抗折后，均应进行耐压强度检验。其计算公式如下：
式中 Cs— 耐压强度， MPa
P —试样破坏时的最大载荷 ，N
a — 加压板的宽度,mm：
B — 试样的宽度，mm。

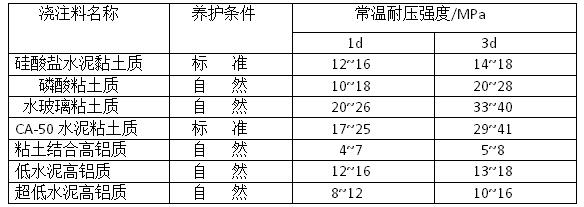

强度的结果，计算至小数点后1位，下表 为耐火浇注料的常温耐压强度。
应当指出，材料的力学性能与其矿物相有密切的关系，也与材料的配合比、施工制作方法、烘烤制度和使用条件有密切关系。对于不定形耐火材料来说，常温强度十分重要，是决定其施工后拆模的依据。通常高强耐磨浇注料在循环流化床锅炉里面是应用最多的一种材料，其因循环流化床锅炉属于单筒内循环燃烧机理所以对内衬材料的强度要求非常高。
