（表一）为铬（锆）镁刚玉质耐火浇注料的性能。表中编号1、编号2和编号4系用电熔刚玉作耐火骨料，编号3和编号5则用电熔镁砂粉作耐火骨料：编号4用烧结尖晶石粉做粉料，其余编号用电熔镁砂粉做粉料。编号2、编号3和编号4添加了α-AL2O3超微粉，编号5天假了锆英石粉和μf-SiO2。所有编号材料中均添加工业氧化铬粉，并用CA-70水泥作结合剂，同时添加了减水剂和快干剂等。

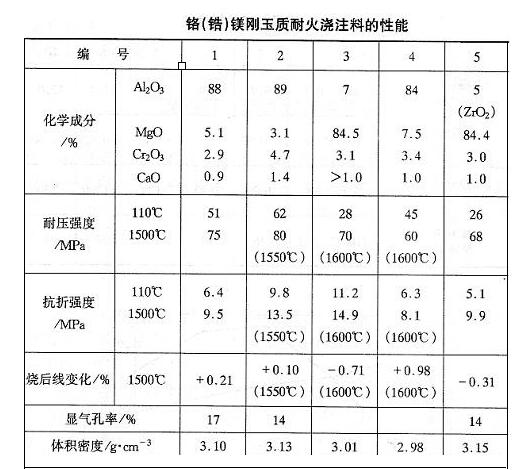

（表）铬（锆）镁刚玉质耐火浇注料的性能
从表中看出，铬镁刚玉质耐火浇注料的烘干耐压强度较高，一般为45~62MPa,1500~1600℃烧后线变化均为正值，即显微膨胀状态，有利于使用：铬镁质和铬锆鎂质耐火浇注料的烘干耐压强度略低些，1500~1600℃烧后耐压强度为68~70MPa和线变化呈负值，不利于使用，但该浇注料抗熔渣侵蚀性和抗热震性好些，在钢包渣线等部位上使用，也取得较好的效果。
在高纯度镁尖晶石质耐火浇注料中，添加适量的Cr2O3微粉，在高温下能固溶到MA中而形成MgO·（AL，Cr）2O3固溶体，改善其高温性能。该浇注料由烧后线收缩转变为线膨胀，荷重软化温度提高了50~62℃
