CA-70水泥的主要矿物相为CA2。它与CA-50水泥相比，其特点是水化速度慢，后期强度大和耐火度高。因此，采用CA-70水泥配置耐火浇注料，在常温和超时条件下养护，也表现为早期强度较低，后期强度较大。如在较高温度下或采用蒸汽养护，也可达到快硬高强的效果。另外，由CA2含量多，水化后形成的铝胶也多，所以加热后产生较多的活性氧化铝并形成新矿物，有利于提高耐火浇注料的性能。
CA-70水泥耐火浇注料成型初凝后，可采用两种方法养护：标准养护和蒸汽养护。养护方法不同，常温耐压强度也有差异。

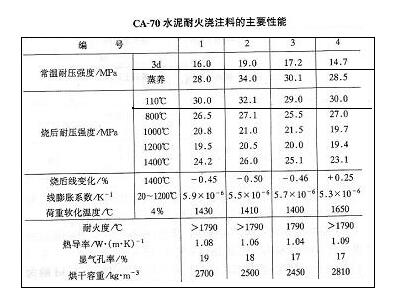

CA-70水泥耐火浇注料成型初凝后，标准养护至28d，耐压强度可达40~60MPa。如以28d强度为100%计，其强度随龄期增长的百分比情况：养护1d的常温耐压强为15~17,3d的为35~40,7d的为50~60,14d的70~80,21d的为85~90：当采用蒸汽养护时，其升温—恒温—降温的时间分别为4h—10h一4h，恒温温度为（80±5）℃。蒸养后的耐压强度可达到标养28d强度的60%~80%。CA-70水泥浇注料的耐火度较高，一般为1790℃左右：荷重软化温度比高铝砖低，是由于未预先煅烧所致。
