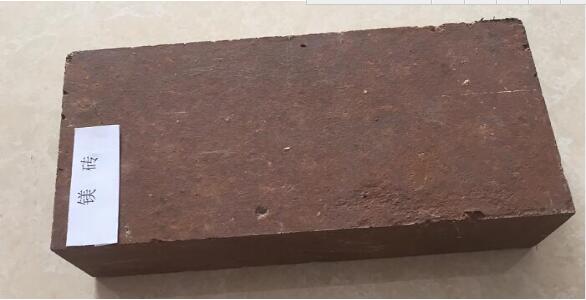

镁砖是经高温烧制而成，是碱性耐火材料中最主要的制品，有耐火度高，对铁的氧化物、碱性炉渣及高钙熔剂具有良好的抗蚀性等特点，在冶金窑炉中应用广泛应用。
镁砖的分类
以氧化镁为主要成分和以方镁石为主晶相的耐火材料统称为镁质耐火材料。目前，镁质耐火材料的主要品种有以下几种。
（1）普通镁砖 以烧结镁石为原料，经烧结而成，含MgO91%左右，质硅酸盐直接结合的镁质耐火制品，生产与使用广泛。
（2）直接结合镁砖 以高纯烧结镁砂为原料，经烧结而成。含MgO95%以上，是方镁石晶粒间直接结合的镁质耐火制品。
（3）镁硅砖 以高硅的烧结镁石为原料，经烧制而成，含SiO25%~11%，CaO/SiO2摩尔比≦1，是镁橄榄石结合的镁质耐火制品。
（4）镁铬砖 以烧结镁石为主要原料，加入适量铬矿，经烧结而成，含Cr2O38%~20%，是镁铬尖晶石结合的镁质耐火制品。
（5）镁橄榄石砖 镁橄榄石耐火材料是以猪晶相的耐火材料。多用橄榄岩和纯橄榄岩等作为主要原料制成。其中经新恒星的制品称镁橄榄石砖。
（6）镁铝砖 以烧结镁石为主要原料，并加入适量富含Al2O3的材料，经烧结而成，含Al2O35%~10%,是镁铝尖晶石结合的镁质耐火制品。
镁钙砖 以高钙的烧结镁石为原料，经烧制而成，含CaO6%~10%，CaO/Si2O摩尔比≧2，是硅酸二钙结合的镁质耐火制品
镁质制品主要由各种晶体集合而成，在普通镁制品中，主晶相方镁石晶粒被基质成分中的晶体和玻璃相分隔开，使方镁石晶粒间不能直接形成直接结合的网络组织，这样的结构特征，使得制品的性质和使用效果取决于基质成分的数量和特征。
从化学组成上看，除了主成分MgO外还有CaO、Fe2O3、Al2O3(Cr2O3)、SiO2等。它们都是杂质成分，因此构成了五元系统。
这些氧化物本身，大都具有高的熔点和化学稳定性，但当它们共存时，就有可能形成新的化合物，且与新的化合物之间形成较低的共熔点，从而降低了耐火性和化学稳定性。
镁质耐火材料的主要成分是氧化镁，主晶相是方镁石。许多镁质耐火制品中还含有硅酸盐、尖晶石或其他成分。但是，主晶相方镁石的性状和在高温下的行为，直接控制镁质耐火材料的性能。
方镁石属离子晶体，离子间静电引力大，晶格能高达3935kJ/mol，故熔点很高，达2800℃。但是，当温度达1800℃以上，便可产生升华现象，而且其稳定性随温度升高而下降；压力愈低，稳定性愈低。
